Name: JGX-1598A-515A Vergemakkelijking van de complexiteit bij de installatie met draadtouw trillingsisolator
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-1598A-515A
Availability: InStock

Thuis > producten > De Trillingsisolator van de draadkabel >

JGX-1598A-515A Vergemakkelijking van de complexiteit bij de installatie met draadtouw trillingsisolator

Plaats van herkomst:

China

Merknaam:

Hoan

Certificering:

ISO9001:2015

Modelnummer:

JGX-1598A-515A

Document:

JGX-1598 Series.pdf

Neem contact met ons op

Vraag een offerte

JGX-1598A-515A Vergemakkelijking van de complexiteit bij de installatie met draadtouw trillingsisolator

Productgegevens

Haven:

Xi'an

STRUCTURE:

met een diameter van niet meer dan 20 mm

Flexibel en duurzaam:

- Ja, dat klopt.

Locatie van de showroom:

Geen

Vorm:

cirkel

Grootte van de draad:

M10

Hoog:

102 mm

Montage-type:

Afhankelijk van de toepassing

Feature:

Duurzaam

Installatieoriëntatie:

Verticaal of Horizontaal

toepassingen:

Luchtvaart, Militaire, Industriële

Beperkingsgebied:

515KG

de lenteconstante:

50 N/mm

Diameter van het draadtouw:

15.9mm

Betaling en verzendvoorwaarden

Min. bestelaantal

Betalingscondities

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Verwante producten

GR6-36A-A Draadkabel Trillingsdemper voor Militaire en Lucht- en Ruimtevaart

Vind de beste prijs

GR4-24A-A Trillingsisolator voor nauwkeurige instrumenten

Vind de beste prijs

GR4-18A-A Draadkabel Trillingsdemper 18N Belasting 10Hz Frequentie

Vind de beste prijs

GR4-13A-A Draadkabel Trillingsdemper 13N Belasting 59mm Breedte

Vind de beste prijs

Neem contact met ons op

86-29-88292913

Contact opnemen

Productbeschrijving

JGX-1598A-serie

JGX-1598A De ingenieurswijsheid van het vereenvoudigen van de complexiteit van de installatie

Op het gebied van trillingsbeheersing van apparatuur zijn efficiënte installatie en onderhoud essentieel om de betrouwbaarheid van het systeem te vergroten en de levenscycluskosten te verlagen.De JGX-1598A-draadtouwisolator heeft vanaf het begin van het ontwerp het concept van "engineering-friendliness" opgenomen..

De isolator heeft een eenvoudig en intuïtief constructieontwerp.Ingenieurs kunnen snel selectie en installatie plaatsen op basis van de gewichtsverdeling van de apparatuurDe compacte totale afmetingen besparen waardevolle ruimte aan de onderkant van de apparatuur of op de installatiebasis en zorgen voor meer flexibiliteit bij de integratie van het systeem.

Wat nog belangrijker is, is dat de unieke structurele vorm de procedures na het onderhoud aanzienlijk vereenvoudigt.aanzienlijke vermindering van de stilstandstijd van apparatuurMet de wijsheid om de complexiteit te vereenvoudigen, maakt de JGX-1598A de implementatie en toepassing van trillingsisolatieoplossingen efficiënter en soepeler dan ooit tevoren.

Statische belastingcurve

JGX-1598A-515A Vergemakkelijking van de complexiteit bij de installatie met draadtouw trillingsisolator 0

- Nee, niet echt.	Model	Maximale statische belasting (kg)	Maximale afbuiging (mm)	Kv ((Vibratie) (KN/m)	Ks(Schock) (KN/m)
1	JGX-1598A-657A	657	31.8	1676	849
2	JGX-1598A-557A	557	38.1	1259	609
3	JGX-1598A-515A	515	41.9	1105	504
4	JGX-1598A-428A	428	49.5	821	356
5	JGX-1598A-358A	358	58.4	616	252
6	JGX-1598A-324A	324	67.3	511	196
7	JGX-1598A-285A	285	73.7	427	159

JGX-1598A-515A Vergemakkelijking van de complexiteit bij de installatie met draadtouw trillingsisolator 1

- Nee, niet echt.	Model	Maximale statische belasting (kg)	Maximale afbuiging (mm)	Kv ((Vibratie) (KN/m)	Ks(Schock) (KN/m)
1	JGX-1598A-657A	463.0	45.7	951	419
2	JGX-1598A-557A	406.2	54.6	741	305
3	JGX-1598A-515A	365.4	59.7	627	250
4	JGX-1598A-428A	304.1	71.1	468	177
5	JGX-1598A-358A	254.2	83.8	350	124
6	JGX-1598A-324A	229.2	84.0	285	98
7	JGX-1598A-285A	201.9	101.6	238	81

JGX-1598A-515A Vergemakkelijking van de complexiteit bij de installatie met draadtouw trillingsisolator 2

- Nee, niet echt.	Model	Maximale statische belasting (kg)	Maximale afbuiging (mm)	Kv ((Vibratie) (KN/m)	Ks(Schock) (KN/m)
1	JGX-1598A-657A	358.6	34.3	524	524
2	JGX-1598A-557A	308.7	40.6	375	375
3	JGX-1598A-515A	267.8	43.2	308	308
4	JGX-1598A-428A	217.9	52.1	215	215
5	JGX-1598A-358A	154.3	61.0	152	152
6	JGX-1598A-324A	124.8	69.9	123	123
7	JGX-1598A-285A	99.9	76.2	98	98

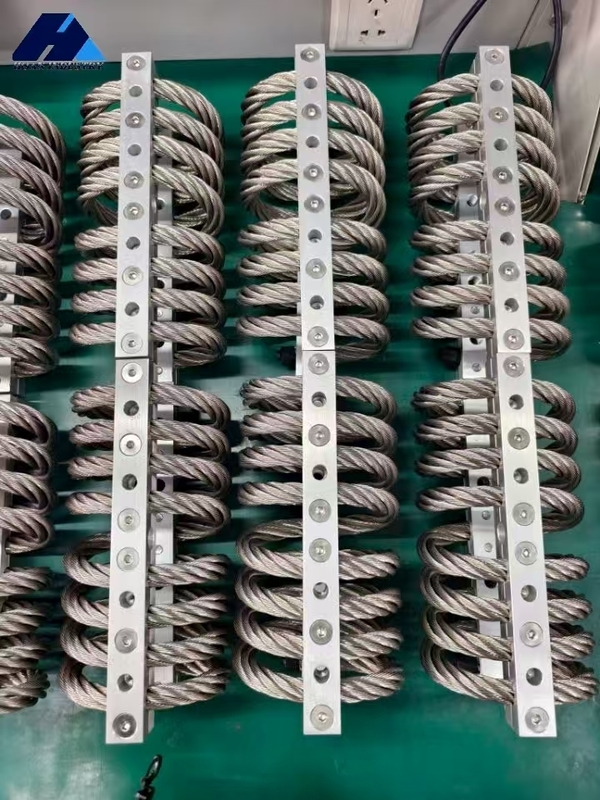

Foto's van klanten

JGX-1598A-515A Vergemakkelijking van de complexiteit bij de installatie met draadtouw trillingsisolator 3

Producttoepassingen

Toepassingen	Typische uitrusting	Bescherming	Operationeel voordeel
Aan boord	Elektronica, computers, Machines en toestellen	Explosieven, innerlijke trillingen, stormen.	Lange levensduur, onderhoudsvrij, extreme temperaturen, corrosiebestendigheid, bescherming van alle assen
Voertuigen voor ruw terrein	Instrumenten, generatoren, elektronica	Ruw terrein, slechte wegomstandigheden, botsing	Lange levensduur, onderhoudsvrij, extreme temperaturen, ozon, radioactiviteit, UV-straling
Vervoercontainers	Optica, instrumenten, raketten, elektronica	Transit, aflevering, laden/ontladen	Lange levensduur, onderhoudsvrij, blootstelling aan vocht, herhaald gebruik
Vliegtuigen	Elektronica, computers	Hoge G manoeuvres, moeilijke landingen, turbulente lucht.	Temperatuur en hoogte extremen, lichtgewicht
Industriële apparatuur	Centrifuge, droger, pomp	Onbalansering van de dynamische belastingen, vloeistofhamer, inherente trillingen, zwakke fundering	Lange levensduur, onderhoudsvrij, corrosieve omgevingen
Ordnance-apparatuur	Computerbesturing, elektronica	Ruw terrein, spoorweg, vervoer.	Onderhoudsvrij, extreme temperaturen, explosie in de buurt
Medische apparatuur	Mechanische apparatuur die nodig is voor de patiëntenzorg	Trillingen van bewegende onderdelen, mobiele karretjes-transportschok	Onderhoudsvrij, geen uitgassen, steriliserbaar
Schorstokken	Schachten, schoonmaakmachines, meetapparatuur	Wind veroorzaakt resonantie frequenties, Stack gas veroorzaakt turbulentie bij scrubber, enz.	Onderhoudsvrij, extreme temperaturen, corrosieve omgevingen

* Oppervlaktebehandeling van plywood van aluminiumlegering *
* Witte anodisering: De oppervlaktebehandeling om het aluminiumoppervlak harder te maken dan het oppervlak zelf.Het is de normale oppervlaktebehandeling van de aluminium bevestigingsstaven;
* Hard Anodizing: De oppervlaktebehandeling om de aluminium bevestigingsstaven veel harder te maken dan de witte geanodiseerde manier.De kleur van de harde geanodiseerde aluminium montage staven is donkerder dan de witte anodiserende manierSpeciaal gebruik voor complexe of bijzondere eisen van de arbeidsomstandigheden van het gebruik van draadtouwisolatoren.
