JGX-1276 Serie
Productbeschrijving

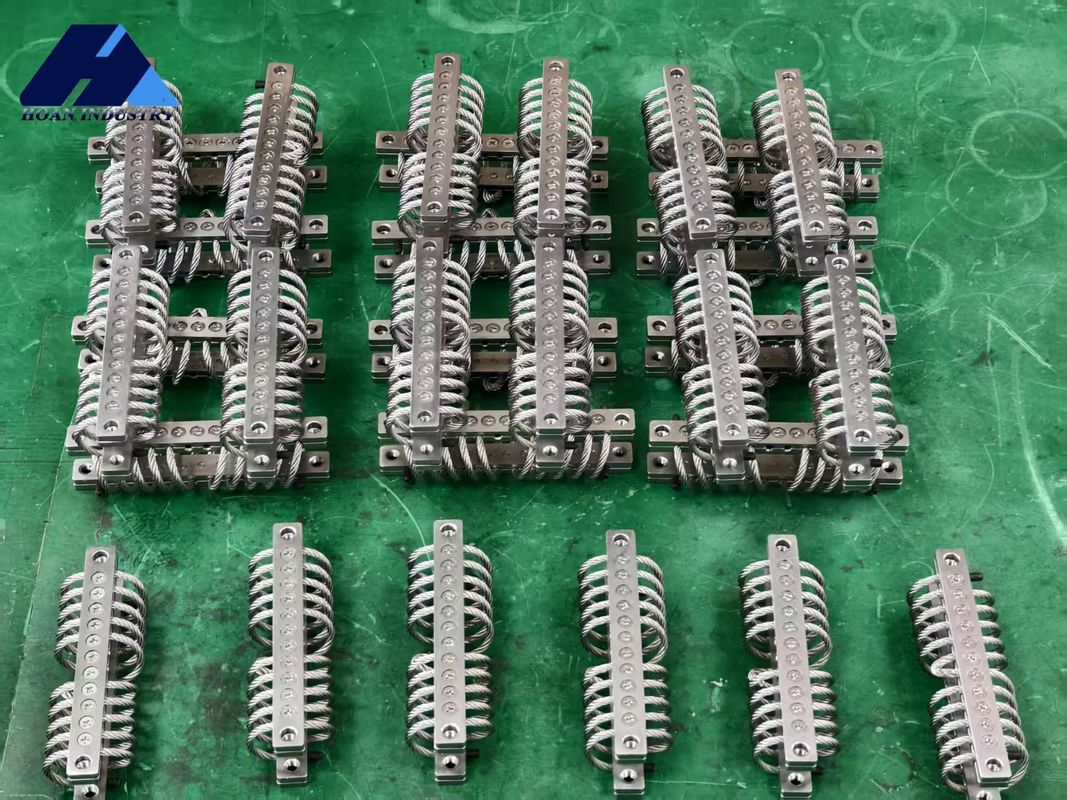

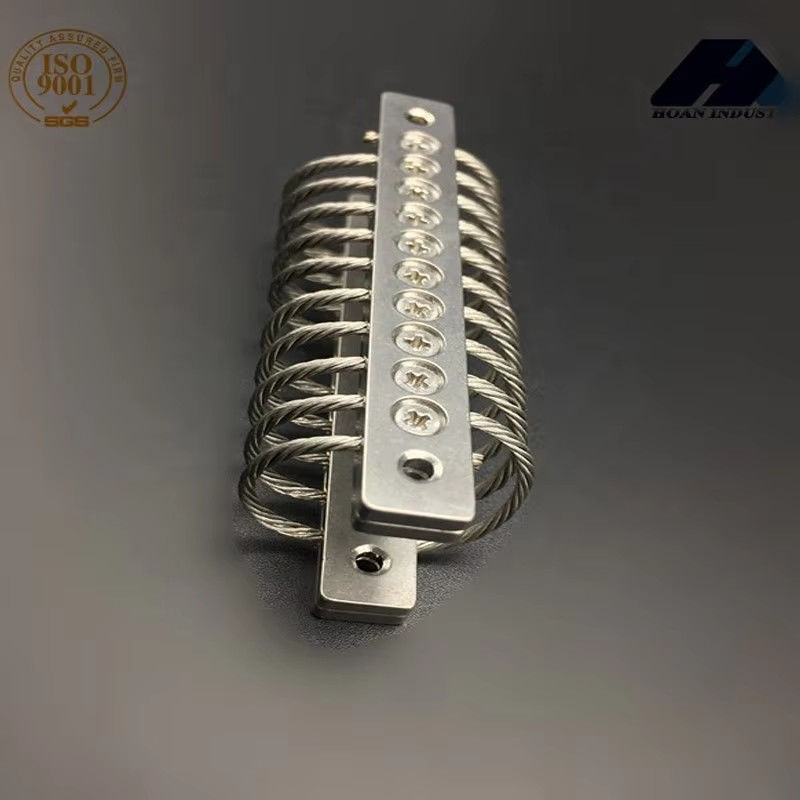

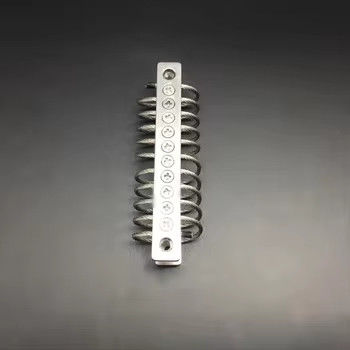

De JGX-1276 serie draadkabel isolatoren van Xi'an Hoan Microwave Co., Ltd. zijn speciaal ontworpen om hoogwaardige precisie-instrumenten en -apparatuur te beschermen tegen trillingen en schokken. Deze serie maakt gebruik van meerstrengs speciale roestvrijstalen draadkabels, die spiraalvormig in een specifieke configuratie worden gewikkeld, waardoor niet-lineaire stijfheidseigenschappen ontstaan en uitstekende trillingsisolatie, buffering en schokbestendigheid worden verkregen.
Het typische nominale belastingsbereik is 92 kg tot 278 kg (per eenheid) en kan flexibel worden geselecteerd en geconfigureerd op basis van het gewicht van de apparatuur. Het heeft een breed werktemperatuurbereik (-55℃ tot +150℃), geschikt voor zware omstandigheden. Het biedt effectieve trillingsisolatie in de brede frequentieband van 5 Hz tot 500 Hz en is bijzonder goed in het onderdrukken van de transmissie van midden- en laagfrequente trillingsenergie van 10 Hz tot 100 Hz.
Het wordt veel gebruikt in gebieden met hoge eisen aan trillingsisolatiestabiliteit, zoals elektronische apparatuur aan boord van schepen, radar in de lucht, precisie-optische platforms en medische beeldvormingsapparatuur.
Statische-belastingscurve
| Nr. |
Model |
Max. statische belasting
(kg)
|
Max. doorbuiging
(mm)
|
Kv(Trilling)
(KN/m)
|
Ks(Schok)
(KN/m)
|
| 1 |
JGX-1276A-278A |
278 |
32.0 |
716 |
352 |
| 2 |
JGX-1276A-233A |
233 |
38.1 |
531 |
249 |
| 3 |
JGX-1276A-220A |
220 |
43.2 |
461 |
208 |
| 4 |
JGX-1276A-176A |
176 |
48.8 |
343 |
147 |
| 5 |
JGX-1276A-149A |
149 |
59.9 |
256 |
103 |
| 6 |
JGX-1276A-130A |
130 |
74.7 |
196 |
72 |
| 7 |
JGX-1276A-115A |
115 |
85.9 |
154 |
54 |
| 8 |
JGX-1276A-92A |
92 |
102.6 |
111 |
37 |
| Nr. |
Model |
Max. statische belasting
(kg)
|
Max. doorbuiging
(mm)
|
Kv(Trilling)
(KN/m)
|
Ks(Schok)
(KN/m)
|
| 1 |
JGX-1276A-278A |
197.4 |
44.7 |
405 |
177 |
| 2 |
JGX-1276A-233A |
165.7 |
52.8 |
298 |
126 |
| 3 |
JGX-1276A-220A |
156.6 |
61.0 |
263 |
105 |
| 4 |
JGX-1276A-176A |
124.8 |
68.6 |
194 |
74 |
| 5 |
JGX-1276A-149A |
106.6 |
84.8 |
144 |
51 |
| 6 |
JGX-1276A-130A |
93.1 |
105.7 |
110 |
37 |
| 7 |
JGX-1276A-115A |
81.7 |
121.9 |
88 |
28 |
| 8 |
JGX-1276A-92A |
63.6 |
144.8 |
62 |
19 |
| Nr. |
Model |
Max. statische belasting
(kg)
|
Max. doorbuiging
(mm)
|
Kv(Trilling)
(KN/m)
|
Ks(Schok)
(KN/m)
|
| 1 |
JGX-1276A-278A |
152.0 |
33.0 |
221 |
221 |
| 2 |
JGX-1276A-233A |
124.8 |
40.1 |
156 |
156 |
| 3 |
JGX-1276A-220A |
115.7 |
45.2 |
130 |
130 |
| 4 |
JGX-1276A-176A |
93.1 |
50.8 |
91 |
91 |
| 5 |
JGX-1276A-149A |
61.3 |
56.9 |
60 |
60 |
| 6 |
JGX-1276A-130A |
45.4 |
77.7 |
46 |
46 |
| 7 |
JGX-1276A-115A |
34.1 |
90.9 |
33 |
33 |
| 8 |
JGX-1276A-92A |
22.7 |
107.7 |
23 |
23 |
Producttoepassingen
| Toepassingen |
Typische apparatuur |
Bescherming tegen |
Operationele voordelen |
| Aan boord van schepen |
Elektronica, computers,
Machines
|
Explosieve schokken, inherente trillingen, stormen |
Lange levensduur, onderhoudsvrij, extreme temperaturen, corrosiebestendigheid, bescherming in alle assen |
| Ruwe terreinvoertuigen |
Instrumentatie, generatoren,
Elektronica
|
Ruw terrein, slechte wegomstandigheden, botsingen |
Lange levensduur, onderhoudsvrij, extreme temperaturen, ozon, radioactiviteit, UV-straling |
| Vliegtuigen |
Elektronica, computers |
Hoge-G-manoeuvres, harde landingen, turbulente lucht |
Extreme temperaturen en hoogte, lichtgewicht |
| Verzendcontainers |
Optiek, instrumenten, raketten, elektronica |
Transit, handling drop, laden/lossen |
Lange levensduur, onderhoudsvrij, blootstelling aan vocht, herhaald gebruik |
| Industriële apparatuur |
Centrifuge, drogers, pompen |
Ongebalanceerde dynamische belastingen, vloeistofhamer, inherente trillingen, zwakke fundering |
Lange levensduur, onderhoudsvrij, corrosieve omgevingen |
| Munitie-apparatuur |
Raketlanceerders, tankartillerie, computerbesturingen, elektronica |
Ruw terrein, rangeerbewegingen, transit |
Onderhoudsvrij, extreme temperaturen, nabije explosie |
| Medische apparatuur |
Mechanische apparatuur die nodig is voor patiëntenzorg |
Trillingen van bewegende onderdelen, mobiele karren - transportschokken |
Onderhoudsvrij, geen uitgassing, kan worden gesteriliseerd |
| Schoorstenen |
Schoorstenen, scrubbers, meetapparatuur |
Wind die resonantiefrequenties veroorzaakt, rookgas dat turbulentie veroorzaakt in de buurt van de scrubber, enz. |
Onderhoudsvrij, extreme temperaturen, corrosieve omgevingen |

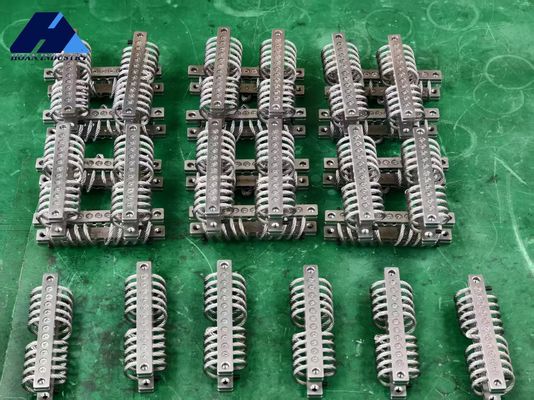

Klantfoto's
FAQ
1.Q: Bent u een fabrikant of een handelsonderneming?
A: Wij zijn een fabrikant, geen handelsonderneming. Wij produceren onze producten in onze eigen faciliteiten, waardoor we volledige controle hebben over de kwaliteit en het productieproces. Hierdoor kunnen we concurrerende prijzen en op maat gemaakte oplossingen rechtstreeks aan onze klanten aanbieden.
2.Q: Kunt u producten voor ons aanpassen?
A: Ja, we hebben de mogelijkheid om onze producten aan te passen aan uw specifieke behoeften. Neem contact met ons op met uw wensen en ons team zal met u samenwerken om een op maat gemaakte oplossing te creëren die bij uw voorkeuren past.
3.Q: Wat is de doorlooptijd?
A: Monsters duren meestal 2 tot 5 dagen. Voor de massaproductie duurt het naar schatting 7 tot 20 dagen, snellere levering wanneer onze fabriek voorraad heeft.
4.Q: Kan ik enkele monsters krijgen voordat ik een bestelling plaats en hoe lang duurt een monster?
A: Ja, een voorbeeld bestelling wordt geaccepteerd
5.Q: Hoe is uw verzending?
A: 1) wereldwijde verzendservice beschikbaar
2) neem contact op voordat u bestelt, aangezien de verzendkosten van tijd tot tijd variëren.
6.Q: Biedt u kortingen voor bulkbestellingen?
A: Ja, we bieden kortingen voor bulkbestellingen. Het kortingspercentage kan variëren afhankelijk van de bestelhoeveelheid.
