Name: JGX-0648A-36A Draadtouw trillingsisolatoren De eerste keuze voor hoge precisie bescherming van apparatuur
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648A-36A
Availability: InStock

Thuis > producten > De Trillingsisolator van de draadkabel >

JGX-0648A-36A Draadtouw trillingsisolatoren De eerste keuze voor hoge precisie bescherming van apparatuur

Plaats van herkomst:

China

Merknaam:

Hoan

Certificering:

ISO9001:2015

Modelnummer:

JGX-0648A-36A

Neem contact met ons op

Vraag een offerte

JGX-0648A-36A Draadtouw trillingsisolatoren De eerste keuze voor hoge precisie bescherming van apparatuur

Productgegevens

Werktemperatuur:

-55 ~ +120

Algemene breedte:

50 mm

Typ van trillingsisolatie:

Passiviteit

Isolatiefrequentiebereik:

5 Hz tot 100 Hz

Accessoires:

Niet

Axiële stijfheid:

50 N/mm

Het materiaal van de draadkabel:

Gelast staal

Diameter van het draadtouw:

6.4 mm

Na garantie service:

Online ondersteuning

Beperkingsgebied:

2-4,8 kg

Kenmerken:

Het verankeren van Gaten; Olie Resis

Corrosiebestendigheid:

- Ja, dat klopt.

Grootte van de draad:

Installatieoriëntatie:

Verticaal of Horizontaal

Betaling en verzendvoorwaarden

Min. bestelaantal

Betalingscondities

MoneyGram, Western Union,T/T,D/P,D/A,L/C

Verwante producten

JGX-0648A-30A Draadtouw Vibratie Isolator Ultieme oplossing voor hoge temperatuur, hoge vochtigheid en zout spray omgevingen

Vind de beste prijs

Hoogsterke en lichtgewicht JGX-0648A-33A trillingsisolatoren voor draadtouw voor gewichtsgevoelige toepassingen

Vind de beste prijs

JGX-0648A-36A Draadtouw trillingsisolatoren De eerste keuze voor hoge precisie bescherming van apparatuur

Vind de beste prijs

Compacte en eenvoudig te installeren JGX-0648A-39A Draadtouw trillingsisolatoren

Vind de beste prijs

Neem contact met ons op

86-29-88292913

Contact opnemen

Productbeschrijving

JGX-0648A-serie

De JGX-0648A-serie trillingsisolatoren van Xi'an Hoan Microwave Co., Ltd. zijn uitgegroeid tot de belangrijkste keuze voor trillingsbescherming van hoogprecisieapparatuur,Dankzij hun militaire kwaliteit.Door middel van een speciaal ontworpen spiraalvormige draad touw structuur, bereiken deze isolatoren multidirectionele trillingsisolatie.effectief verminderen van de impact van trillingen en schokken tijdens het transport en de werking van de apparatuur.

Hun belangrijkste voordeel ligt in de hoge dempingskenmerken, die de trillingsenergie snel verdrijven om resonantie te voorkomen en de stabiliteit van de apparatuur te waarborgen.De JGX-0648A-serie heeft ook een breed laadbereik, flexibel aan de trillingsisolatiebehoeften van apparatuur met verschillende gewichten te voldoen.de producten behouden zelfs onder extreme omstandigheden uitzonderlijke prestaties.

Of het nu gaat om radarsystemen, elektronische tegenmaatregelapparatuur of nauwkeurige laboratoriuminstrumenten, de JGX-0648A-serie biedt betrouwbare trillingsisolatie,het tonen van de technische bekwaamheid van Xi'an Hoan Microwave in het gebied van high-end trillingsisolatie.

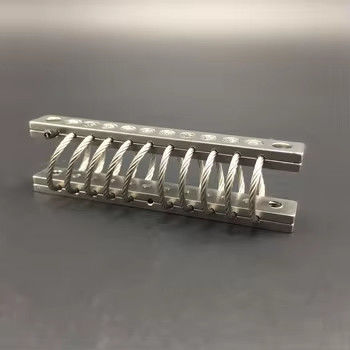

JGX-0648A-36A Draadtouw trillingsisolatoren De eerste keuze voor hoge precisie bescherming van apparatuur 0

Montageopties

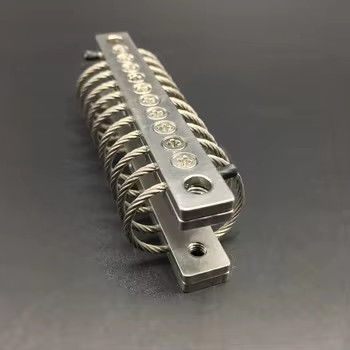

JGX-0648A-36A Draadtouw trillingsisolatoren De eerste keuze voor hoge precisie bescherming van apparatuur 1

Grootte-parameter:

Model	H3±3.30	¥W ¥	Gewicht per eenheid	Montageopties	Door het gat ((mm)	Draad ((mm)	Csink ((°C)
JGX-0648D-79A	48	56	0.456	A, B, C, D, E, S.	¥6,9±0.13	M6x1.0	90
JGX-0648D-68A	54	64	0.492
JGX-0648D-56A	59	71	0.516
JGX-0648D-45A	64	80	0.564
JGX-0648D-39A	64	89	0.832
JGX-0648D-36A	67	95	0.864
JGX-0648D-33A	67	100	0.684
JGX-0648D-30A	83	108	0.708

Technisch gegevensblad:

Verticale belasting

Het aantal curves	Model	Maximale statische belasting ((N)	Maximale vervorming ((mm)	Vibratiestijfheid (KN/m)	Strijdstijfheid ((KN/m)
1	JGX-0648D-79A	79	17.8	382	182
2	JGX-0648D-68A	68	23.9	266	116
3	JGX-0648D-56A	56	29.0	196	79
4	JGX-0648D-45A	45	32.0	151	60
5	JGX-0648D-39A	39	32.0	127	51
6	JGX-0648D-36A	36	35.6	109	42
7	JGX-0648D-33A	33	35.6	100	39
8	JGX-0648D-30A	30	50.8	74	25

45 ° richtingbelasting:

JGX-0648A-36A Draadtouw trillingsisolatoren De eerste keuze voor hoge precisie bescherming van apparatuur 3

Het aantal curves	Model	Maximale statische belasting ((N)	Maximale vervorming ((mm)	Vibratiestijfheid ((KN/m)	Strijdstijfheid ((KN/m)
1	JGX-0648D-79A	56.7	25.9	215	89
2	JGX-0648D-68A	47.7	34.0	151	58
3	JGX-0648D-56A	39.8	39.6	109	40
4	JGX-0648D-45A	32.8	45.7	86	30
5	JGX-0648D-39A	27.9	45.7	72	25
6	JGX-0648D-36A	25.3	50.8	61	21
7	JGX-0648D-33A	23.4	50.8	56	19
8	JGX-0648D-30A	21.3	71.6	41	12

Zijdelingse belasting:

JGX-0648A-36A Draadtouw trillingsisolatoren De eerste keuze voor hoge precisie bescherming van apparatuur 4

Het aantal curves	Model	Maximale statische belasting ((N)	Maximale statische belasting ((N)	Vibratiestijfheid ((KN/m)	Strijdstijfheid ((KN/m)
1	JGX-0648D-79A	43.2	18.8	110	110
2	JGX-0648D-68A	36.3	24.9	72	72
3	JGX-0648D-56A	31.7	30.0	49	49
4	JGX-0648D-45A	25.0	34.0	37	37
5	JGX-0648D-39A	22.7	34.0	32	32
6	JGX-0648D-36A	20.4	38.1	25	25
7	JGX-0648D-33A	18.2	38.1	23	23
8	JGX-0648D-30A	15.9	52.8	16	16
