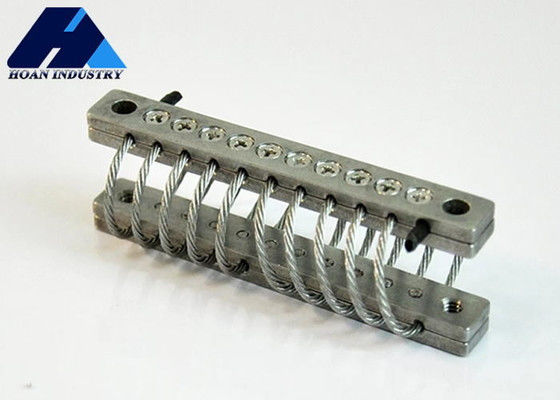

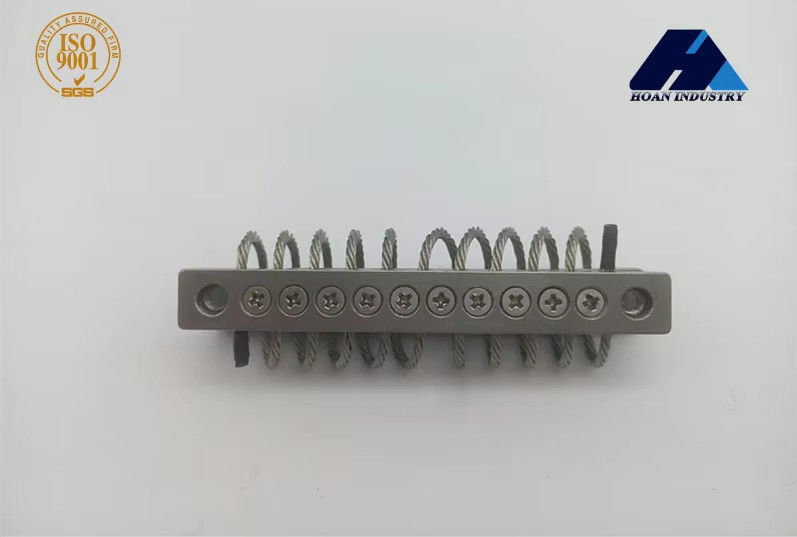

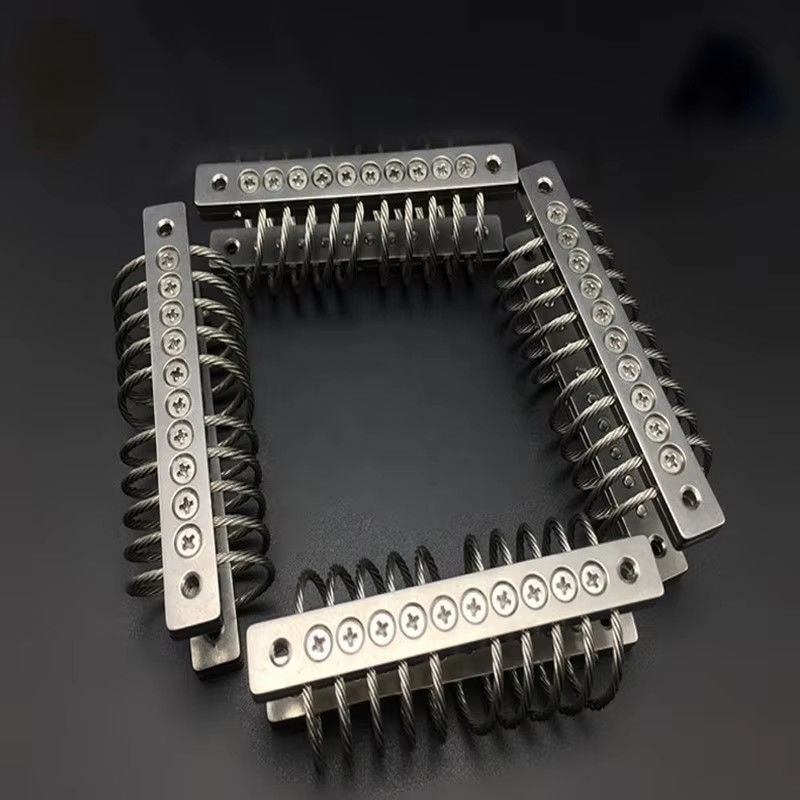

Name: JGX-0648a-79a Trillingsisolatoren voor draadtouw voor complexe werkomstandigheden met blootstelling aan chemische stoffen
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648A-79A
Availability: InStock

Thuis > producten > De Trillingsisolator van de draadkabel >

JGX-0648a-79a Trillingsisolatoren voor draadtouw voor complexe werkomstandigheden met blootstelling aan chemische stoffen

Plaats van herkomst:

China

Merknaam:

Hoan

Certificering:

ISO9001:2015

Modelnummer:

JGX-0648A-79A

Neem contact met ons op

Vraag een offerte

JGX-0648a-79a Trillingsisolatoren voor draadtouw voor complexe werkomstandigheden met blootstelling aan chemische stoffen

Productgegevens

Diameter van het draadtouw:

3 mm

Bundelbouw:

7x19

Functie:

Demping

Temperatuurbereik:

-40 °C tot 80 °C

Montage-type:

Loop naar Loop

Typ van installatie:

Verticaal

Accessoires:

Niet

Efficiëntie van de trillingsisolatie:

Tot 90%

Diameter:

1 inch

Isolatortype:

Vibratie

Voorwaarde:

Nieuw

Type:

Schokdemper

Vorm:

van de soort gebruikt voor de vervaardiging van motorvoertuigen

Schokbestendigheid:

20 g/11 ms

Schokopname:

- Ja, dat klopt.

Betaling en verzendvoorwaarden

Min. bestelaantal

4 pennies

Levertijd

Betalingscondities

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Levering vermogen

4,pensioen,7

Verwante producten

Hoogsterke en lichtgewicht JGX-0648A-33A trillingsisolatoren voor draadtouw voor gewichtsgevoelige toepassingen

Vind de beste prijs

JGX-0648A-36A Draadtouw trillingsisolatoren De eerste keuze voor hoge precisie bescherming van apparatuur

Vind de beste prijs

Compacte en eenvoudig te installeren JGX-0648A-39A Draadtouw trillingsisolatoren

Vind de beste prijs

JGX-0648D-56A Meticulously Designed Wire Rope Vibration Isolator voor optimale prestaties in verschillende apparaten

Vind de beste prijs

Neem contact met ons op

86-29-88292913

Contact opnemen

Productbeschrijving

JGX-0648A-serie

De door Xi'an Hoan Microwave Co., Ltd. ontwikkelde JGX-0648-serie trillingsisolatoren zijn producten van professionele kwaliteit op het gebied van trillingsisolatie.met een uitstekende alomvattende prestatieNeem het model JGX-0648D-79A als voorbeeld.Draad van roestvrij staal met een diameter van 4 mm en stevig met hoge sterkte bovenste en onderste klemplaten samengesteldDoor middel van tests toont hij een opmerkelijke draagkracht aan, met een maximale statische belasting van maximaal 79 kg.

Wat de aanpassingsvermogen op het gebied van het milieu betreft, kan deze reeks trillingsisolatoren een stabiele werking onderhouden in extreme hoge en lage temperatuuromgevingen, met een breed temperatuurtolerantiebereik.Dankzij hoogwaardige roestvrij staalmaterialen, zij vertonen een uitstekende corrosiebestendigheid, zelfs onder complexe werkomstandigheden met blootstelling aan chemische stoffen.voertuigmontageapparaten op hobbelige wegenDe JGX-0648-serie trillingsisolatoren bieden efficiënte trillingsisolatie en buffering oplossingen voor elektronische apparaten.mechanische apparatuur, en instrumenten, waardoor de stabiele werking en de optimale prestaties van de apparatuur effectief worden gewaarborgd.

JGX-0648a-79a Trillingsisolatoren voor draadtouw voor complexe werkomstandigheden met blootstelling aan chemische stoffen 0

Montageopties

JGX-0648a-79a Trillingsisolatoren voor draadtouw voor complexe werkomstandigheden met blootstelling aan chemische stoffen 1

Grootte-parameter:

Model	H3±3.30	¥W ¥	Gewicht per eenheid	Montageopties	Door het gat ((mm)	Draad ((mm)	Csink ((°C)
JGX-0648D-79A	48	56	0.456	A, B, C, D, E, S.	¥6,9±0.13	M6x1.0	90
JGX-0648D-68A	54	64	0.492
JGX-0648D-56A	59	71	0.516
JGX-0648D-45A	64	80	0.564
JGX-0648D-39A	64	89	0.832
JGX-0648D-36A	67	95	0.864
JGX-0648D-33A	67	100	0.684
JGX-0648D-30A	83	108	0.708

Technisch gegevensblad:

Verticale belasting

Het aantal curves	Model	Maximale statische belasting ((N)	Maximale vervorming ((mm)	Vibratiestijfheid (KN/m)	Strijdstijfheid ((KN/m)
1	JGX-0648D-79A	79	17.8	382	182
2	JGX-0648D-68A	68	23.9	266	116
3	JGX-0648D-56A	56	29.0	196	79
4	JGX-0648D-45A	45	32.0	151	60
5	JGX-0648D-39A	39	32.0	127	51
6	JGX-0648D-36A	36	35.6	109	42
7	JGX-0648D-33A	33	35.6	100	39
8	JGX-0648D-30A	30	50.8	74	25

45 ° richtingbelasting:

JGX-0648a-79a Trillingsisolatoren voor draadtouw voor complexe werkomstandigheden met blootstelling aan chemische stoffen 3

Het aantal curves	Model	Maximale statische belasting ((N)	Maximale vervorming ((mm)	Vibratiestijfheid ((KN/m)	Strijdstijfheid ((KN/m)
1	JGX-0648D-79A	56.7	25.9	215	89
2	JGX-0648D-68A	47.7	34.0	151	58
3	JGX-0648D-56A	39.8	39.6	109	40
4	JGX-0648D-45A	32.8	45.7	86	30
5	JGX-0648D-39A	27.9	45.7	72	25
6	JGX-0648D-36A	25.3	50.8	61	21
7	JGX-0648D-33A	23.4	50.8	56	19
8	JGX-0648D-30A	21.3	71.6	41	12

Zijdelingse belasting:

JGX-0648a-79a Trillingsisolatoren voor draadtouw voor complexe werkomstandigheden met blootstelling aan chemische stoffen 4

Het aantal curves	Model	Maximale statische belasting ((N)	Maximale statische belasting ((N)	Vibratiestijfheid ((KN/m)	Strijdstijfheid ((KN/m)
1	JGX-0648D-79A	43.2	18.8	110	110
2	JGX-0648D-68A	36.3	24.9	72	72
3	JGX-0648D-56A	31.7	30.0	49	49
4	JGX-0648D-45A	25.0	34.0	37	37
5	JGX-0648D-39A	22.7	34.0	32	32
6	JGX-0648D-36A	20.4	38.1	25	25
7	JGX-0648D-33A	18.2	38.1	23	23
8	JGX-0648D-30A	15.9	52.8	16	16

*Het materiaal van de montage-spleet*

Roestvrij staal of aluminium kan worden gekozen

*Opties voor de oppervlaktebehandeling van plywood van aluminiumlegering*

* Witte anodisering: De oppervlaktebehandeling om het aluminiumoppervlak harder te maken dan het oppervlak zelf.Het is de normale oppervlaktebehandeling van de aluminium bevestigingsstaven;
* Hard Anodizing: De oppervlaktebehandeling om de aluminium bevestigingsstaven veel harder te maken dan de witte geanodiseerde manier.De kleur van de harde geanodiseerde aluminium montage staven is donkerder dan de witte anodiserende manierSpeciaal gebruik voor complexe of bijzondere eisen van de arbeidsomstandigheden van het gebruik van draadtouwisolatoren.
