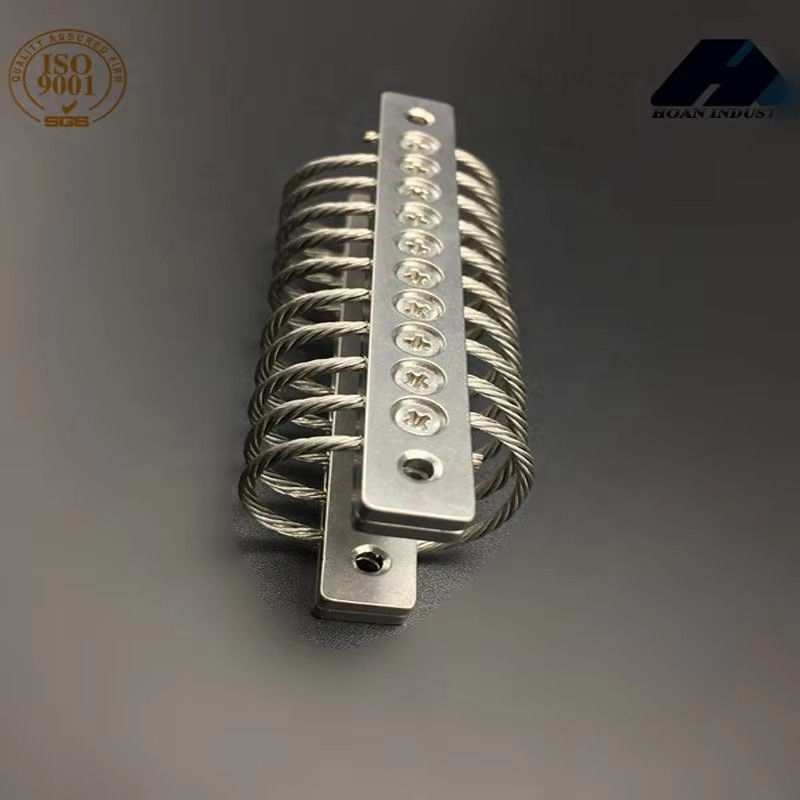

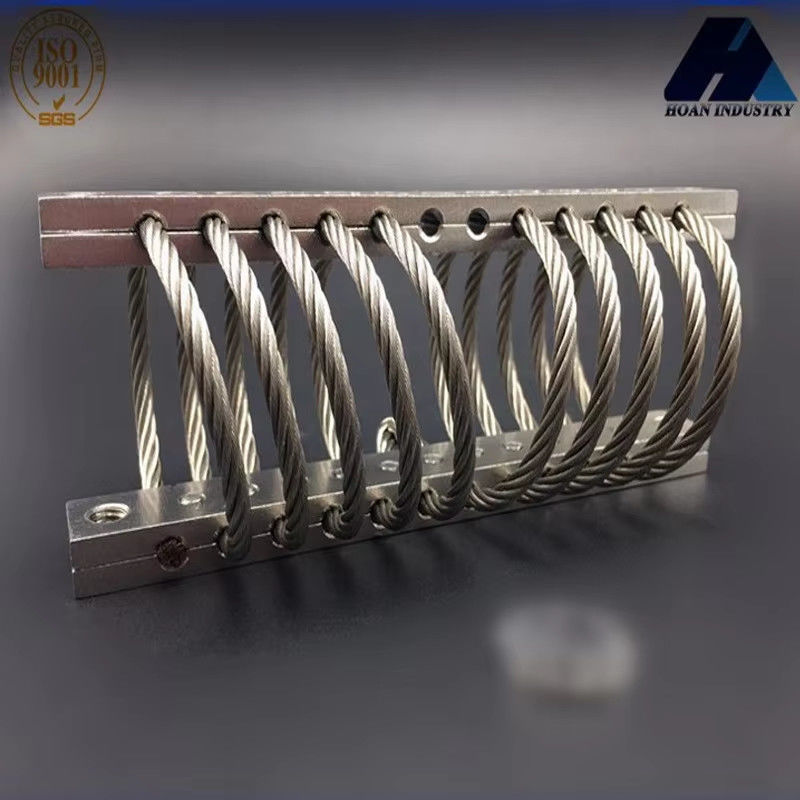

Name: Precisie-instrumenten JGX-0480A-52A Trillingsisolatoren voor eindapparatuur met een isolatiefrequentie van 5-50 Hz
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480A-52A
Availability: InStock

Thuis > producten > De Trillingsisolator van de draadkabel >

Precisie-instrumenten JGX-0480A-52A Trillingsisolatoren voor eindapparatuur met een isolatiefrequentie van 5-50 Hz

Eindapparatuur Trillingsisolatoren voor draadtouw

Precision Instruments Draadtouw Vibration Isolators

Plaats van herkomst:

China

Merknaam:

Hoan

Certificering:

ISO9001:2015

Modelnummer:

JGX-0480A-52A

Neem contact met ons op

Vraag een offerte

Precisie-instrumenten JGX-0480A-52A Trillingsisolatoren voor eindapparatuur met een isolatiefrequentie van 5-50 Hz

Productgegevens

Montage-type:

Eenvoudige of meervoudige bevestigingen

Werktemperatuur:

: -55 ~ +120

Maximale afbuiging:

10 mm

Hoogte:

50 mm

Haven:

Xi'an of gespecificeerd

Tipe in de handel brengen:

Warm product 2024

Montage-oriëntatie:

Verticaal

Trillingsfrequentie:

10-100 Hz

Aantal draden:

Diameter van het draadtouw:

3 mm

Montageopeningen:

Bouw van draadtouwen:

7x7 of 7x19

Type:

met een diameter van niet meer dan 20 mm

Breedte:

46mm

Isolatiefrequentie:

5-50 Hz

Markeren:

Eindapparatuur Trillingsisolatoren voor draadtouw

Precision Instruments Draadtouw Vibration Isolators

Betaling en verzendvoorwaarden

Min. bestelaantal

Betalingscondities

D/A, L/C, T/T, D/P, MoneyGram, Western Union

Verwante producten

Video

JGX-0958A-138A Draadkabel Trillingsdemper met Breed Temperatuurbereik en Corrosiebestendig Ontwerp voor Zware Omgevingen

Vind de beste prijs

Video

Temperatuurbestendige GR4-18D-A draadtouw trillingsisolator voor soepele industriële werking

Vind de beste prijs

Video

GR2-12D-A Cinema Shock Absorber Professional Grade Draadtouw Vibration Isolator voor glad filmmaken

Vind de beste prijs

Video

JGX-0956A-75A Trillingsisolator met draadtouw voor lucht- en ruimtevaart- en militaire apparatuur met niet-lineaire stijfheid

Vind de beste prijs

Neem contact met ons op

86-29-88292913

Contact opnemen

Productbeschrijving

JGX-0480A-serie

De door Xi'an Hoan Microwave Co., Ltd. ontwikkelde trillingsisolatoren van staaldraad van de JGX - 0480A-serie zijn schokdemperapparaten die speciaal zijn ontworpen voor hoogprecisieapparatuur,die veel worden gebruikt in de luchtvaartHet product wordt gevormd door het wikkelen van hoogwaardige roestvrijstalen draadtouwen.Het realiseert multi-directionele trillingsisolatie., absorbeert de trillingen en slagenergie tijdens het gebruik van de apparatuur effectief en beschermt gevoelige onderdelen tegen beschadiging.

De JGX-0480A-serie heeft de kenmerken van een sterke draagkracht, corrosiebestendigheid en een lange levensduur en kan stabiel werken in extreme omgevingen van - 40 °C tot + 120 °C.Het compacte ontwerp is geschikt voor een verscheidenheid aan installatieruimtenTegelijkertijd biedt het een goede slagweerstand, die vooral geschikt is voor de trillingsreductiebehoeften van voertuig- gemonteerde, scheeps- gedragen en luchtgebonden apparatuur.Met militaire productiestandaarden., is dit product een voorkeursoplossing geworden op het gebied van trillingsreductie voor hoogwaardige apparatuur.

Precisie-instrumenten JGX-0480A-52A Trillingsisolatoren voor eindapparatuur met een isolatiefrequentie van 5-50 Hz 0

Model	H3±3.30	¥W ¥	Gewicht per eenheid	Montageopties	Door het gat (mm)	Draad (mm)	C'sink (((°)
JGX-0480A-75A	30	36	0.304	D	¥6,9±0.13	M6x1.0	90
JGX-0480A-72A	33	38	0.32	D
JGX-0480A-61A	36	41	0.336	B, D, E.
JGX-0480A-59A	38	43	0.336	A, B, C, D, E, S.
JGX-0480A-52A	41	46	0.352
JGX-0480A-50A	43	48	0.4
JGX-0480A-37A	51	58	0.416
JGX-0480A-24A	54	75	0.432
JGX-0480A-18A	62	88	0.448
JGX-0480A-12A	81	107	0.464

Precisie-instrumenten JGX-0480A-52A Trillingsisolatoren voor eindapparatuur met een isolatiefrequentie van 5-50 Hz 1

Statische belastingcurve

Precisie-instrumenten JGX-0480A-52A Trillingsisolatoren voor eindapparatuur met een isolatiefrequentie van 5-50 Hz 2

- Nee, dat is niet waar.	Model	Maximale statische belasting (kg)	Maximale afbuiging (mm)	KV ((Vibratie) (KN/m)	Ks(Schock) (KN/m)
1	JGX-0480A-75A	75	8.6	578	363
2	JGX-0480A-72A	72	11.7	455	252
3	JGX-0480A-61A	61	13.7	347	189
4	JGX-0480A-59A	59	15.7	301	152
5	JGX-0480A-52A	52	18.8	244	117
6	JGX-0480A-50A	50	20.8	212	96
7	JGX-0480A-37A	37	26.9	136	58
8	JGX-0480A-24A	24	29.5	82	33
9	JGX-0480A-18A	18	36.6	54	21
10	JGX-0480A-12A	12	52.8	29	10

Precisie-instrumenten JGX-0480A-52A Trillingsisolatoren voor eindapparatuur met een isolatiefrequentie van 5-50 Hz 3

- Nee, dat is niet waar.	Model	Maximale statische belasting (kg)	Maximale afbuiging (mm)	KV ((Vibratie) (KN/m)	Ks(Schock) (KN/m)
1	JGX-0480A-75A	54.5	12.7	341	179
2	JGX-0480A-72A	52.2	16.8	258	126
3	JGX-0480A-61A	44.1	19.8	197	93
4	JGX-0480A-59A	41.7	22.9	172	75
5	JGX-0480A-52A	38.1	26.9	141	58
6	JGX-0480A-50A	35.7	29	123	49
7	JGX-0480A-37A	26.5	38.1	77	28
8	JGX-0480A-24A	18.1	41.7	49	18
9	JGX-0480A-18A	13.9	51.3	33	11
10	JGX-0480A-12A	9.3	74.7	18	5.3

Precisie-instrumenten JGX-0480A-52A Trillingsisolatoren voor eindapparatuur met een isolatiefrequentie van 5-50 Hz 4

- Nee, dat is niet waar.	Model	Maximale statische belasting (kg)	Maximale afbuiging (mm)	KV ((Vibratie) (KN/m)	Ks(Schock) (KN/m)
1	JGX-0480A-75A	36.3	8.6	224	224
2	JGX-0480A-72A	36.3	11.7	156	156
3	JGX-0480A-61A	34.1	14.7	112	112
4	JGX-0480A-59A	31.7	16.8	93	93
5	JGX-0480A-52A	29.5	19.8	70	70
6	JGX-0480A-50A	27.2	21.8	60	60
7	JGX-0480A-37A	20.4	27.9	35	35
8	JGX-0480A-24A	5.9	31.0	11	11
9	JGX-0480A-18A	4.1	38.1	5.3	5.3
10	JGX-0480A-12A	2.2	55.9	2.3	2.3

*Het materiaal van de montage-spleet*

Roestvrij staal of aluminium kan worden gekozen

*Opties voor de oppervlaktebehandeling van plywood van aluminiumlegering*

* Witte anodisering: De oppervlaktebehandeling om het aluminiumoppervlak harder te maken dan het oppervlak zelf.Het is de normale oppervlaktebehandeling van de aluminium bevestigingsstaven;

* Hard Anodizing: De oppervlaktebehandeling om de aluminium bevestigingsstaven veel harder te maken dan de witte geanodiseerde manier.De kleur van de harde geanodiseerde aluminium montage staven is donkerder dan de witte anodiserende manierSpeciaal gebruik voor complexe of bijzondere eisen van de arbeidsomstandigheden van het gebruik van draadtouwisolatoren.
