Name: Hoogwaardige JGX-0480A-72A trillingsisolatoren voor precisie-instrumenten en hoogwaardige mechanische systemen
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480A-72A
Availability: InStock

Thuis > producten > De Trillingsisolator van de draadkabel >

Hoogwaardige JGX-0480A-72A trillingsisolatoren voor precisie-instrumenten en hoogwaardige mechanische systemen

Precision Instruments Draadtouw Vibration Isolators

Hoogwaardige trillingsisolatoren voor draadtouw

Place of Origin:

China

Merknaam:

Hoan

Certificering:

ISO9001:2015

Model Number:

JGX-0480A-72A

Neem contact met ons op

Vraag een offerte

Hoogwaardige JGX-0480A-72A trillingsisolatoren voor precisie-instrumenten en hoogwaardige mechanische systemen

Productgegevens

Diameter:

0.25-1.5 inches

Drawing Format:

DWG and PDF

Number Of Mounting Holes:

Effective Diameter:

50mm

Mounting Holes:

M18

Color:

Silver

Working Temperature:

-55 ~ +120

Temperature Range:

-40℃ to 80℃

Packing:

Standard Packing

Number Of Wires:

Width:

2 inches

Structure:

Helical

Shock Rsistance:

30g/11ms

Characteristic:

wide working frequency, long life span

Core Components:

Bearing

Markeren:

Precision Instruments Draadtouw Vibration Isolators

Hoogwaardige trillingsisolatoren voor draadtouw

Betaling en verzendvoorwaarden

Minimum Order Quantity

Payment Terms

L/C,T/T,D/P,D/A,Western Union,MoneyGram

Verwante producten

Video

JGX-0320A-12A Automatische dempingsregeling Draadtouw trillingsisolator voor consistente trillingsregeling

Vind de beste prijs

Video

JGX-0320A-13.5A Trillingsisolator voor draadtouw met uitstekende elastische en dempende eigenschappen

Vind de beste prijs

JGX-0320A-14.5A Trillingsisolator Effectieve demping van 0,5 voor een stabiele werkomgeving en nauwkeurige meetgegevens

Vind de beste prijs

Video

JGX-0320A-16A Trillingsisolatoren van draadtouw voor navigatiesystemen

Vind de beste prijs

Neem contact met ons op

86-29-88292913

Contact opnemen

Productbeschrijving

JGX-0480-serie

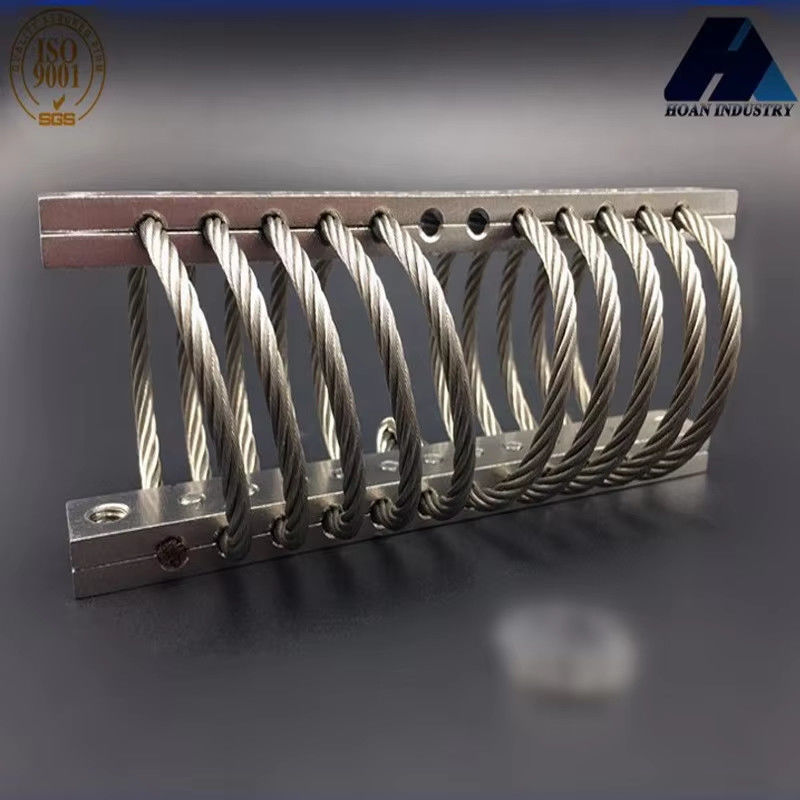

De JGX-0480-serie trillingsisolatoren van Xi'an Hoan Microwave Co., Ltd. zijn speciaal ontworpen voor precisie-instrumenten, communicatieapparatuur en mechanische systemen met hoge precisie.Ze kunnen effectief externe trillingen en schokken isolerenHet product is voorzien van een meerlagig draaddraad van roestvrij staal met uitstekende elastische en dempende eigenschappen.en het trillingsisolatie-efficiënt is meer dan 90%De kernvoordelen liggen in de hoge draagkracht en de lange levensduur van het ontwerp.De statische belasting van een enkele set trillingsisolatoren kan 50 kg-200 kg bereiken, en de dynamische lading aanpassingsvermogen is extreem sterk, het voldoen aan de strenge eisen van radar, satelliet antennes, medische apparatuur, en andere gebieden.

De JGX-0480-serie heeft een omni-directionele trillingsisolatie die trillingsenergie in horizontale, verticale en meerdere richtingen kan absorberen.vermindering van de door resonantie veroorzaakte afname van de prestaties van apparatuurDe productshell is gemaakt van een corrosiebestendige aluminiumlegering en het oppervlak is behandeld met anodisering, aangepast aan extreme omgevingen van -50°C tot +120°C. Het beschermingsniveau is IP65,het waarborgen van langdurig stabiel werk in moeilijke omstandigheden zoals vochtigheid en zoutspray.

Hoogwaardige JGX-0480A-72A trillingsisolatoren voor precisie-instrumenten en hoogwaardige mechanische systemen 0

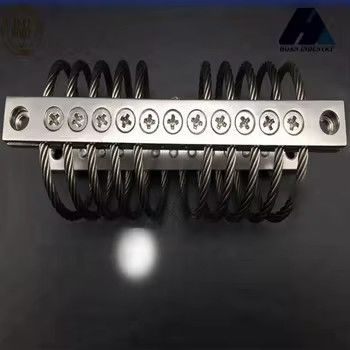

Montageopties

Hoogwaardige JGX-0480A-72A trillingsisolatoren voor precisie-instrumenten en hoogwaardige mechanische systemen 1

Grootte-parameter:

Model	H3±3.30	¥W ¥	Gewicht per eenheid	Montageopties	Door het gat (mm)	Draad(mm)	C'sink(°)
JGX-0480A-75A	30	36	0.304	D	¥6,9±0.13	M6x1.0	90
JGX-0480A-72A	33	38	0.32	D
JGX-0480A-61A	36	41	0.336	B, D, E.
JGX-0480A-59A	38	43	0.336	A, B, C, D, E, S.
JGX-0480A-52A	41	46	0.352
JGX-0480A-50A	43	48	0.4
JGX-0480A-37A	51	58	0.416
JGX-0480A-24A	54	75	0.432
JGX-0480A-18A	62	88	0.448
JGX-0480A-12A	81	107	0.464

Technisch gegevensblad:

Verticale belasting

- Nee, dat is niet waar.	Model	Maximale statische belasting ((N)	Maximale vervorming(mm)	Vibratiestijfheid (KN/m)	Strijdstijfheid ((KN/m)
1	JGX-0480A-75A	75	8.6	578	363
2	JGX-0480A-72A	72	11.7	455	252
3	JGX-0480A-61A	61	13.7	347	189
4	JGX-0480A-59A	59	15.7	301	152
5	JGX-0480A-52A	52	18.8	244	117
6	JGX-0480A-50A	50	20.8	212	96
7	JGX-0480A-37A	37	26.9	136	58
8	JGX-0480A-24A	24	29.5	82	33
9	JGX-0480A-18A	18	36.6	54	21
10	JGX-0480A-12A	12	52.8	29	10

45 ° richtingbelasting:

Hoogwaardige JGX-0480A-72A trillingsisolatoren voor precisie-instrumenten en hoogwaardige mechanische systemen 3

- Nee, dat is niet waar.	Model	Maximale statische belasting(N)	Maximale vervorming(mm)	Vibratiestijfheid(KN/m)	Stevigheid bij inslag(KN/m)
1	JGX-0480A-75A	54.5	12.7	341	179
2	JGX-0480A-72A	52.2	16.8	258	126
3	JGX-0480A-61A	44.1	19.8	197	93
4	JGX-0480A-59A	41.7	22.9	172	75
5	JGX-0480A-52A	38.1	26.9	141	58
6	JGX-0480A-50A	35.7	29	123	49
7	JGX-0480A-37A	26.5	38.1	77	28
8	JGX-0480A-24A	18.1	41.7	49	18
9	JGX-0480A-18A	13.9	51.3	33	11
10	JGX-0480A-12A	9.3	74.7	18	5.3

Zijdelingse belasting:

Hoogwaardige JGX-0480A-72A trillingsisolatoren voor precisie-instrumenten en hoogwaardige mechanische systemen 4

- Nee, dat is niet waar.	Model	Maximale statische belasting(N)	Maximale statische belasting(N)	Vibratiestijfheid(KN/m)	Stevigheid bij inslag(KN/m)
1	JGX-0480A-75A	36.3	8.6	224	224
2	JGX-0480A-72A	36.3	11.7	156	156
3	JGX-0480A-61A	34.1	14.7	112	112
4	JGX-0480A-59A	31.7	16.8	93	93
5	JGX-0480A-52A	29.5	19.8	70	70
6	JGX-0480A-50A	27.2	21.8	60	60
7	JGX-0480A-37A	20.4	27.9	35	35
8	JGX-0480A-24A	5.9	31.0	11	11
9	JGX-0480A-18A	4.1	38.1	5.3	5.3
10	JGX-0480A-12A	2.2	55.9	2.3	2.3

* Materiaal van montagebalken *
Roestvrij staal of aluminium kan worden gekozen

* Oppervlaktebehandeling Selectie van aluminium montagebalken *
Witte anodisatie: De oppervlaktebehandeling om het aluminiumoppervlak harder te maken dan het zelf.Het is de normale oppervlaktebehandeling van de aluminium bevestigingsstaven

Hard Anodizing: De oppervlaktebehandeling om de aluminium bevestigingsstaven veel harder te maken dan de witte geanodiseerde manier.De kleur van de harde geanodiseerde aluminium montage staven is donkerder dan de witte anodiserende manierSpeciaal gebruik voor complexe of bijzondere eisen van de arbeidsomstandigheden van het gebruik van draadtouwisolatoren.
