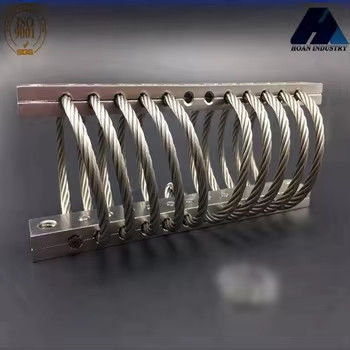

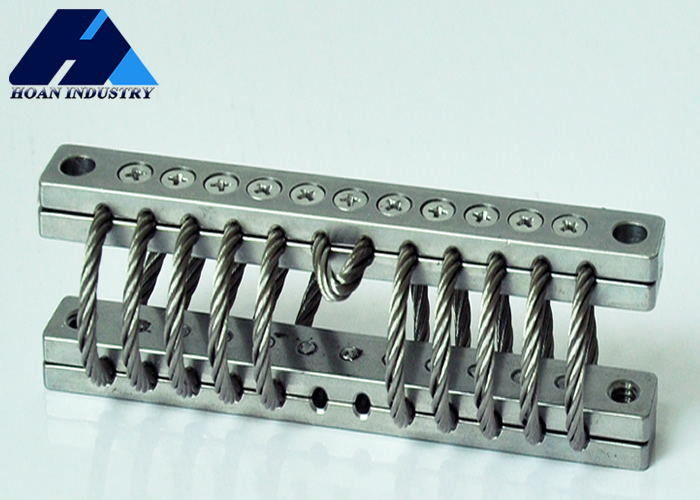

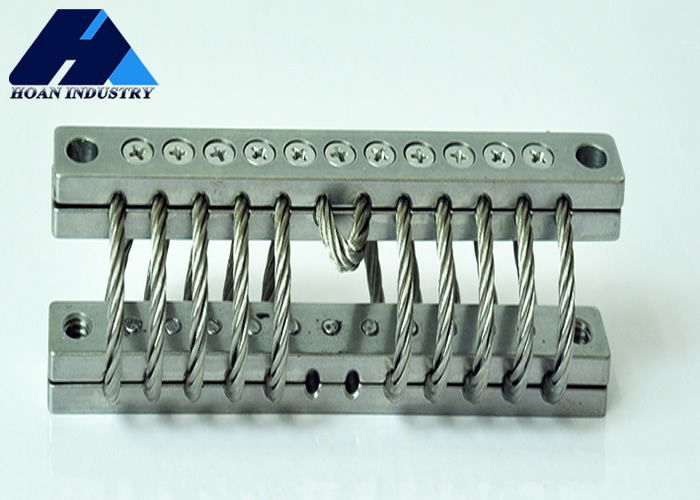

Name: JGX-0320A-16A Trillingsisolatoren van draadtouw voor navigatiesystemen
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0320A-16A
Availability: InStock

Thuis > producten > De Trillingsisolator van de draadkabel >

JGX-0320A-16A Trillingsisolatoren van draadtouw voor navigatiesystemen

Navigatiesystemen Vibratie-isolatoren voor draadtouw

JGX-0320A-16A Trillingsisolatoren voor draadtouw

16A Trillingsisolatoren voor draadtouw

Place of Origin:

China

Merknaam:

Hoan

Certificering:

ISO9001:2015

Model Number:

JGX-0320A-16A

Neem contact met ons op

Vraag een offerte

Productgegevens

Corrosion Resistance:

High

Applications:

small devices

Working Temperatu:

: -55 ~ +120

Wire Rope Diameter:

3mm

Number Of Strands:

Installatiemethode:

Verticaal of Horizontaal

Compression Ratio:

1:2

Werktemperatuur:

-40°F tot 250°F

Application:

Industrial, Marine, Aerospace

Natuurlijke frequentie:

7Hz-15Hz

Isolator Type:

Helical

Resonant Frequency:

15Hz

Na garantie service:

Online ondersteuning

Characteristic:

wide working frequency, long life span

Temperature Range:

-40℃ to 80℃

Markeren:

Navigatiesystemen Vibratie-isolatoren voor draadtouw

JGX-0320A-16A Trillingsisolatoren voor draadtouw

16A Trillingsisolatoren voor draadtouw

Betaling en verzendvoorwaarden

Minimum Order Quantity

4 piences

Delivery Time

Betalingscondities

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Levering vermogen

4,pensioen,7

Verwante producten

Video

JGX-0958A-138A Draadkabel Trillingsdemper met Breed Temperatuurbereik en Corrosiebestendig Ontwerp voor Zware Omgevingen

Vind de beste prijs

Video

Temperatuurbestendige GR4-18D-A draadtouw trillingsisolator voor soepele industriële werking

Vind de beste prijs

Video

GR2-12D-A Cinema Shock Absorber Professional Grade Draadtouw Vibration Isolator voor glad filmmaken

Vind de beste prijs

Video

JGX-0956A-75A Trillingsisolator met draadtouw voor lucht- en ruimtevaart- en militaire apparatuur met niet-lineaire stijfheid

Vind de beste prijs

Neem contact met ons op

86-29-88292913

Contact opnemen

Productbeschrijving

JGX-0320 reeks

De nauwkeurigheid van het navigatiesysteem is van het grootste belang en de trillingsisolatoren van Xi'an Hoan Microwave Co., Ltd. zijn een krachtige assistent om de stabiliteit ervan te verbeteren.In satellietnavigatiesystemen en lanceringssystemenZelfs de geringste trillingen kunnen de signaaloverdracht en de positioneringsnauwkeurigheid beïnvloeden.

Op basis van hun eigen niet-lineaire kenmerken kunnen de trillingsisolatoren van Hoan de invloed van complexe externe trillingen op het navigatiesysteem effectief verzwakken.Wanneer het systeem wordt onderworpen aan een inslag, kan de trillingsisolator een grote hoeveelheid inslagenergie absorberen door de wrijving, extrusie en glijden tussen de stalen draden,het voorkomen van schade aan de apparatuur als gevolg van de inslagDe uitrusting is bestand tegen hoge en lage temperaturen en zorgt ervoor dat de navigatiesystemen in extreme weersomstandigheden normaal kunnen werken.het garandeert de veiligheidsbescherming en de nauwkeurige positionering van het navigatiesysteem, waardoor gebruikers overal waar zij zich bevinden betrouwbare navigatie-gids kunnen krijgen.

Parameters voor productgrootte

JGX-0320A-16A Trillingsisolatoren van draadtouw voor navigatiesystemen 0

Model

Hoogte ((mm)

± 15

Breedte ((mm)

Gewicht (ongeveer)

Montageopties

Door het gat

(mm)

Draad

(mm)

C'sink ((°C)

JGX-0320A-16A

0.247

A, B, C

E, D, S

Ø6,9±0.13

M6x1.0

JGX-0320A-16A Trillingsisolatoren van draadtouw voor navigatiesystemen 1

Statische belastingcurve

JGX-0320A-16A Trillingsisolatoren van draadtouw voor navigatiesystemen 2

- Nee, dat is niet waar.	Model	Maximale afbuiging (mm)	Maximale afbuiging (mm)	KV ((Vibratie) (KN/m)	Ks(Schock) (KN/m)
1	JGX-0320A-22A	22	9.7	154	91
2	JGX-0320A-20A	20	11.7	124	68
3	JGX-0320A-17A	17	13.7	95	51
4	JGX-0320A-16A	16	16.8	78	39
5	JGX-0320A-14.5A	14.5	18.8	67	32
6	JGX-0320A-13.5A	13.5	21.8	57	25
7	JGX-0320A-12A	12	23.9	46	21

JGX-0320A-16A Trillingsisolatoren van draadtouw voor navigatiesystemen 3

- Nee, dat is niet waar.	Model	Maximale afbuiging (mm)	Maximale afbuiging (mm)	KV ((Vibratie) (KN/m)	Ks(Schock) (KN/m)
1	JGX-0320A-22A	15.2	13.7	86	46
2	JGX-0320A-20A	14.1	17.3	70	35
3	JGX-0320A-17A	12.0	19.8	53	25
4	JGX-0320A-16A	11.3	23.9	44	20
5	JGX-0320A-14.5A	10.4	26.9	39	16
6	JGX-0320A-13.5A	9.6	31	32	12
7	JGX-0320A-12A	8.6	34	26	11

JGX-0320A-16A Trillingsisolatoren van draadtouw voor navigatiesystemen 4

- Nee, dat is niet waar.	Model	Maximale afbuiging (mm)	Maximale afbuiging (mm)	KV ((Vibratie) (KN/m)	Ks(Schock) (KN/m)
1	JGX-0320A-22A	11.3	9.7	56	56
2	JGX-0320A-20A	10.0	11.7	43	43
3	JGX-0320A-17A	9.5	14.7	31	31
4	JGX-0320A-16A	8.7	17.8	25	25
5	JGX-0320A-14.5A	8.2	19.8	19	19
6	JGX-0320A-13.5A	7.2	22.9	16	16
7	JGX-0320A-12A	6.3	25.9	12	12

Unieke kenmerken van de trillingsisolatoren van Xi'an Hoan
Geen griezel of veroudering.
* Hoge interne demping.
* Zeer breed temperatuurbereik.
* Grote verscheidenheid aan toepassingen.
* Snelle en zuinige prototyping.
* Zeer robuuste constructie en lange levensduur.
* Uitstekende combinatie van schok- en trillingsisolatie.
* Niet aangetast door chemische stoffen, zeewater, ozon, UV-stralen
