Plaats van herkomst:
China
Modelnummer:

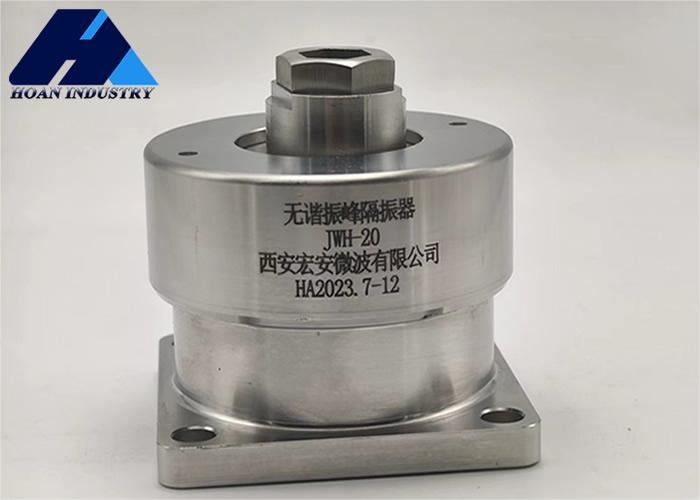

JWH
Vibratie-isolatorprestaties:
| Modellen | Nominale lading ((N) | Vervoer van voertuigen | natuurlijke frequentiefn≤(Hz) |
Werkhoogte van het laden Ho ± 1 mm |
maximale verplaatsing (mm) |
Maximaal trillingstransmissieverhouding v ≤ | Schokvastheidstest |
Gewicht per eenheid ≤ (g) |
Leven |
|||
|
verticaal |
horizontaal |
|||||||||||
| 上 | 下 | |||||||||||
| δ1 | δ2 | δ3 | ||||||||||
| JBJ-2.0 | 20 | 15 | 25 | 7 | 5 | 8 | 3.5 | 1.5 | 0.6 | 10 |
| JBJ-3.5 | 35 | 30 | 40 | |||||||
| JBJ-4.5 | 45 | 35 | 55 | |||||||
| JBJ-6.0 | 60 | 55 | 75 | |||||||
| JBJ-8.0 | 80 | 64 | 96 | 7 | 8 | 14 | 5 | 1.5 | 0.6 | |
| JBJ-10 | 100 | 80 | 120 | |||||||
| JBJ-12 | 120 | 96 | 144 | |||||||
| JBJ-15 | 150 | 120 | 180 | |||||||
| JWH-20 | 200 | 160 | 240 | |||||||
| JWH-25 | 250 | 200 | 300 | |||||||
| JWH-30 | 300 | 250 | 350 | 6 | 10 | 14 | 5 | 1.5 | 0.6 | |
| JWH-45 | 400 | 330 | 520 | |||||||
| JWH-60 | 600 | 480 | 720 | |||||||
| JWH-80 | 800 | 700 | 900 | |||||||
| JWH-100 | 1000 | 850 | 1150 |
Dimensionele parameter
| Modellen | Grootte van de installatie | Algemene afmeting mm | |||||||
| Een | d | M | B. | C | D | H | H1 | H2 | |
| JWH-2.0JWH-6.0 | 40 | 4.2 | 5 | 50 | 16 | 48 | 51 | 40 | 6 |
| JHV-8 JHV-25 | 63 | 8.5 | 8 | 78 | 24 | 79 | 72 | 57 | 8 |
| JH-30 JH-100 | 77 | 8.5 | 12 | 94 | 34 | 94 | 85 | 70 | 10 |
kenmerkend:
1Breed toepasbaarheid: kan worden gebruikt voor verschillende mechanische systemen en structuren, waaronder gebouwen, bruggen, voertuigen, enz.
2Efficiënte trillingsisolatie: het kan de trillingsoverdracht effectief verminderen en de impact van het systeem op de omgeving of andere componenten minimaliseren.
3. Verstelbaar: het kan zich aanpassen aan verschillende trillingsfrequenties en -amplitudes door de componenten, zoals de stijfheid van de veer of de dempingscoëfficiënt van de demper, aan te passen.
4Duurzaamheid: het heeft meestal een lange levensduur en kan continu en stabiel werken.
5Energiebesparing en milieubescherming: door trillingsenergie te verdrijven of om te zetten in andere vormen, helpt het energie te besparen en de milieueffecten te verminderen.
Toepassing:
1- Vibratie-isolatie van bouwconstructies: wordt gebruikt om de overdracht van trillingen van bouwconstructies of bruggen onder externe prikkels zoals aardbevingen of wind te voorkomen,en de schade aan gebouwen verminderen.
2Mechanische apparatuur trillingsisolatie: wordt gebruikt in schepen, ruimtevaartvoertuigen, auto's, treinen en andere vervoermiddelen, evenals fabrieksapparatuur,om het lawaai en de schade veroorzaakt door trillingen van mechanische apparatuur te verminderen.
3- Trillingsisolatie voor elektronische apparaten: gebruikt voor de bescherming van precisieinstrumenten, optische apparatuur, apparatuur voor de productie van halfgeleiders en andere apparatuur die gevoelig is voor trillingen,de normale werking ervan te verzekeren.
4. Aardbevingsvoorzieningstechniek: In aardbevingsgevoelige gebieden,Het installeren van niet-resonante piekisolatoren kan de trillingsoverdracht van gebouwconstructies verminderen en hun seismische prestaties verbeteren.
5. Lucht- en ruimtevaart: wordt veel gebruikt in ruimtevaartapparatuur zoals ruimteschepen en satellieten om de impact van trillingen op apparatuur en lasten te verminderen.
