Productbeschrijving

Samenvatting:

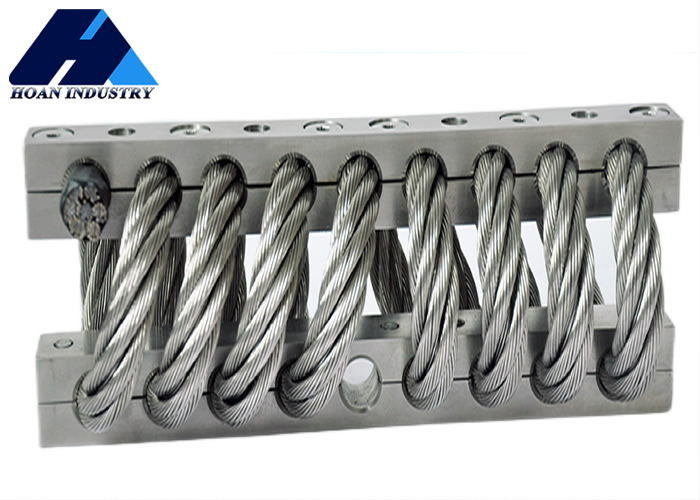

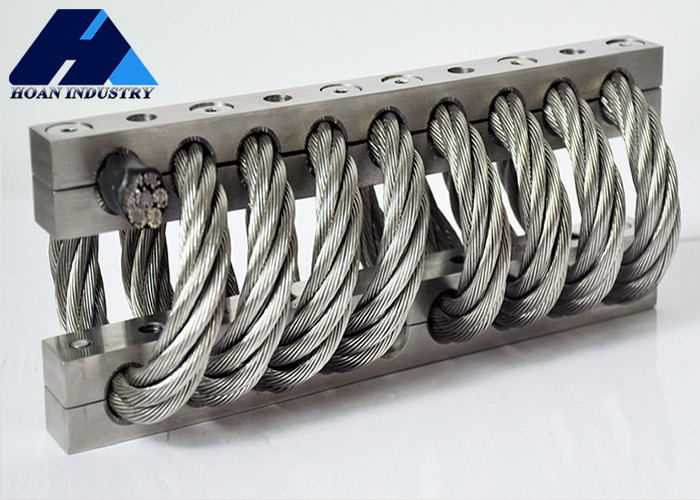

Een draadtouwisolator (JGX) is een gebruikelijk isolatieapparaat, meestal samengesteld uit meerdere strenge draadtouwen en vaste draagcomponenten aan beide uiteinden.De belangrijkste functie is het verminderen of elimineren van de trillingen en slagkracht die worden overgedragen aan gebouwen of mechanische apparatuur door de flexibiliteit en elasticiteit van het stalen draadtouw, waardoor de apparatuur wordt beschermd en de stabiliteit van de werkomgeving wordt verbeterd.

JGX-1598 Compact Draadtouw Isolator De ultieme oplossing voor trillingsschokcontrole 0

Montageopties

JGX-1598 Compact Draadtouw Isolator De ultieme oplossing voor trillingsschokcontrole 1

Grootte-parameter:

Model

H3±3.30

¥W ¥

Gewicht per eenheid

Montageopties

Door het gat(mm)

Draad(mm)

C'sink

JGX-1598D-657B	89	102	3	C, D	-11 + 0,13 -0.38	M10x1.5	90
JGX-1598D-557B	99	112	3.2	A, B, C, D, E, S.
JGX-1598D-515B	102	121	3.4
JGX-1598D-428B	109	135	3.7
JGX-1598D-358B	119	152	4
JGX-1598D-324B	127	165	4.31
JGX-1598D-285B	135	178	4.63

Verticale belasting

Het aantal curves

Model

Maximale statische belasting ((N)

Maximale vervorming(mm)

Vibratiestijfheid

KN/m)

Strijdstijfheid ((KN/m)

1	JGX-1598D-657B	657	31.8	1676	849
2	JGX-1598D-557B	557	38.1	1259	609
3	JGX-1598D-515B	515	41.9	1105	504
4	JGX-1598D-428B	428	49.5	821	356
5	JGX-1598D-358B	358	58.4	616	252
6	JGX-1598D-324B	324	67.3	511	196
7	JGX-1598D-285B	285	73.7	427	159

45 ° richtingbelasting:

JGX-1598 Compact Draadtouw Isolator De ultieme oplossing voor trillingsschokcontrole 3

Het aantal curves

Model

Maximale statische belasting(N)

Maximale vervorming(mm)

Vibratiestijfheid(KN/m)

Stevigheid bij inslag(KN/m)

1	JGX-1598D-657B	463.0	45.7	951	419
2	JGX-1598D-557B	406.2	54.6	741	305
3	JGX-1598D-515B	365.4	59.7	627	250
4	JGX-1598D-428B	304.1	71.1	468	177
5	JGX-1598D-358B	254.2	83.8	350	124
6	JGX-1598D-324B	229.2	94.0	285	98
7	JGX-1598D-285B	201.9	101.6	238	81

Zijdelingse belasting:

JGX-1598 Compact Draadtouw Isolator De ultieme oplossing voor trillingsschokcontrole 4

Het aantal curves

Model

Maximale statische belasting(N)

Vibratiestijfheid(KN/m)

Stevigheid bij inslag(KN/m)

1	JGX-1598D-657B	358.6	34.3	524	524
2	JGX-1598D-557B	308.7	40.6	375	375
3	JGX-1598D-515B	267.8	43.2	308	308
4	JGX-1598D-428B	217.9	52.1	215	215
5	JGX-1598D-358B	154.3	61.0	152	152
6	JGX-1598D-324B	124.8	69.9	123	123
7	JGX-1598D-285B	99.9	76.2	98	98

1. Efficiënte trillingsisolatie prestaties: Stalen draad touw isolators kunnen effectief absorberen en verminderen trillingsoverdracht, effectief isoleren trillingsbronnen.
2. Sterke duurzaamheid: De staaldraadtouwisolator is gemaakt van duurzaam staaldraadtouw, dat een lange levensduur heeft en stabiel in ruwe omgevingen kan werken.
3. Verstelbaar: Stalen draadtouwisolatoren kunnen gewoonlijk worden aangepast aan de werkelijke behoeften om aan de isolatiebehoeften van verschillende gelegenheden te voldoen.
4Eenvoudige installatie: het installeren van draadtouwisolatoren is relatief eenvoudig en kan worden aangepast aan specifieke installatiescenario's en vereisten.
Toepassing:
1Gebouwstructuur
2Industrieel materieel
3. bruggen
4Pipeline
