JGX-0958 Compact draad touw Isolator Perfecte oplossing voor trillingsschokcontrole

JGX-0958 Compact draad touw Isolator Perfecte oplossing voor trillingsschokcontrole

JGX-0958 Draadtouwisolator

Vibration Shock Control Wire Rope Isolator

Plaats van herkomst:

China

Modelnummer:

JGX-0958

Neem contact met ons op
Vraag een offerte
JGX-0958 Compact draad touw Isolator Perfecte oplossing voor trillingsschokcontrole
JGX-0958 Compact draad touw Isolator Perfecte oplossing voor trillingsschokcontrole JGX-0958 Compact draad touw Isolator Perfecte oplossing voor trillingsschokcontrole
Productgegevens
Markeren:

JGX-0958 Draadtouwisolator

,

Vibration Shock Control Wire Rope Isolator

Betaling en verzendvoorwaarden
Min. bestelaantal
10
Betalingscondities
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Verwante producten
Goede prijs. JGX-1278 Compact draad touw Isolator Trillingen en schokcontrole oplossing online Video

JGX-1278 Compact draad touw Isolator Trillingen en schokcontrole oplossing

Vind de beste prijs
Goede prijs. Compact draad touw Isolator JGX-1276 Superieure oplossing voor trillingsschokcontrole online Video

Compact draad touw Isolator JGX-1276 Superieure oplossing voor trillingsschokcontrole

Vind de beste prijs
Goede prijs. JGX-0648 Compact draadtouwisolator voor trillingsschokcontrole online Video

JGX-0648 Compact draadtouwisolator voor trillingsschokcontrole

Vind de beste prijs
Goede prijs. Gepersonaliseerde trillingsschokbeheersing JGX-0480 Compact draadtouwisolator online Video

Gepersonaliseerde trillingsschokbeheersing JGX-0480 Compact draadtouwisolator

Vind de beste prijs
Neem contact met ons op
86-29-88292913
Contact opnemen
Productbeschrijving
Samenvatting:

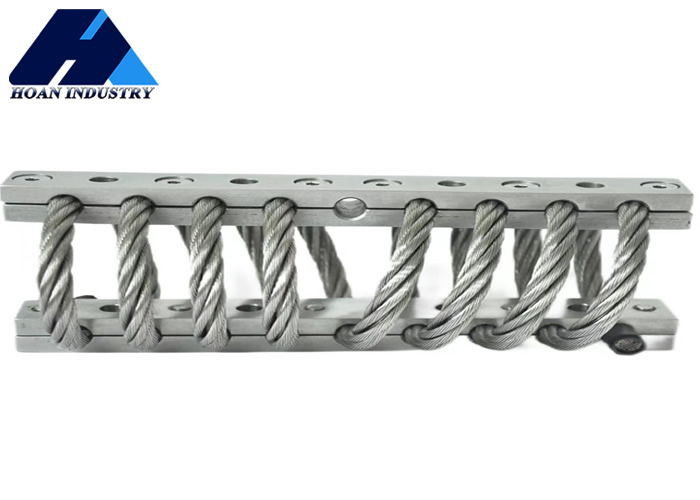

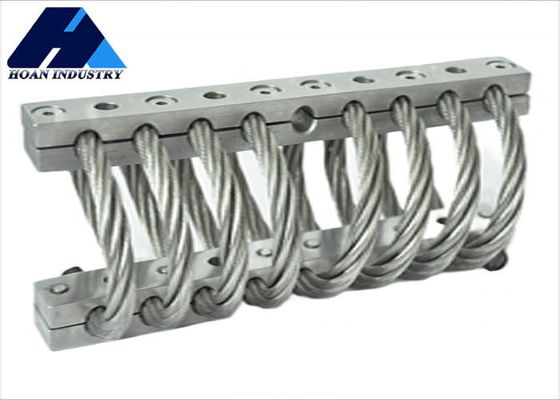

Een draadtouwisolator (JGX) is een gebruikelijk isolatieapparaat, meestal samengesteld uit meerdere strenge draadtouwen en vaste draagcomponenten aan beide uiteinden.De belangrijkste functie is het verminderen of elimineren van de trillingen en slagkracht die worden overgedragen aan gebouwen of mechanische apparatuur door de flexibiliteit en elasticiteit van het stalen draadtouw, waardoor de apparatuur wordt beschermd en de stabiliteit van de werkomgeving wordt verbeterd.


JGX-0958 Compact draad touw Isolator Perfecte oplossing voor trillingsschokcontrole 0



Montageopties

JGX-0958 Compact draad touw Isolator Perfecte oplossing voor trillingsschokcontrole 1





Grootte-parameter:



Model H3±3.30 ¥W ¥ Gewicht per eenheid Montageopties Door het gat(mm) Draad(mm)
JGX-0958D-149A 71 84 1.65 A, B, C, D, E, S. -9.0 + 0.13 -0.38 M8x1.25 90
JGX-0958D-138A 74 89 1.70
JGX-0958D-108A 76 105 1.80
JGX-0958D-99A 83 108 1.89
JGX-0958D-95A 89 108 1.95
JGX-0958D-54A 105 121 2.15
JGX-0958D-43A 108 140 2.35

Technisch gegevensblad:







Verticale belasting

JGX-0958 Compact draad touw Isolator Perfecte oplossing voor trillingsschokcontrole 2


Het aantal curves Model Maximale statische belasting ((N) Maximale vervorming(mm)

Vibratiestijfheid

KN/m)

 Strijdstijfheid ((KN/m)
1 JGX-0958D-149A 149 34.0 366 179
2 JGX-0958D-138A 138 37.1 320 152
3 JGX-0958D-108A 108 40.1 242 110
4 JGX-0958D-99A 99 44.7 205 91
5 JGX-0958D-95A 95 49.8 182 79
6 JGX-0958D-54A 54 66.0 86 33
7 JGX-0958D-43A 43 68.1 67 26



45 ° richtingbelasting:

JGX-0958 Compact draad touw Isolator Perfecte oplossing voor trillingsschokcontrole 3





Het aantal curves

 Model Maximale statische belasting(N) Maximale vervorming(mm) Vibratiestijfheid(KN/m) Stevigheid bij inslag(KN/m)
1 JGX-0958D-149A 120.3 47.8 236 103
2 JGX-0958D-138A 111.2 51.8 208 88
3 JGX-0958D-108A 90.8 55.9 159 65
4 JGX-0958D-99A 84.0 63.0 137 54
5 JGX-0958D-95A 79.4 71.1 123 47
6 JGX-0958D-54A 47.7 91.9 60 21
7 JGX-0958D-43A 38 95 47 16




Zijdelingse belasting:

JGX-0958 Compact draad touw Isolator Perfecte oplossing voor trillingsschokcontrole 4



Het aantal curves Model Maximale statische belasting(N) Maximale statische belasting(N) Vibratiestijfheid(KN/m) Stevigheid bij inslag(KN/m)
曲线序号 型号 Maksimum stilstaande lading ((kg) Maksimumvorm (mm) 振動刚度 (KN/m) 冲击刚度 (KN/m)
1 JGX-0958D-149A 93.1 36.1 130 130
2 JGX-0958D-138A 88.5 39.1 112 112
3 JGX-0958D-108A 68.1 42.2 77 77
4 JGX-0958D-99A 63.6 47.2 65 65
5 JGX-0958D-95A 61.3 52.8 60 60
6 JGX-0958D-54A 27.2 68.1 27 27
7 JGX-0958D-43A 20.4 71.7 19 19
1. Efficiënte trillingsisolatie prestaties: Stalen draad touw isolators kunnen effectief absorberen en verminderen trillingsoverdracht, effectief isoleren trillingsbronnen.
2. Sterke duurzaamheid: De staaldraadtouwisolator is gemaakt van duurzaam staaldraadtouw, dat een lange levensduur heeft en stabiel in ruwe omgevingen kan werken.
3. Verstelbaar: Stalen draadtouwisolatoren kunnen gewoonlijk worden aangepast aan de werkelijke behoeften om aan de isolatiebehoeften van verschillende gelegenheden te voldoen.
4Eenvoudige installatie: het installeren van draadtouwisolatoren is relatief eenvoudig en kan worden aangepast aan specifieke installatiescenario's en vereisten.
Toepassing:
1Gebouwstructuur
2Industrieel materieel
3. bruggen
4Pipeline
