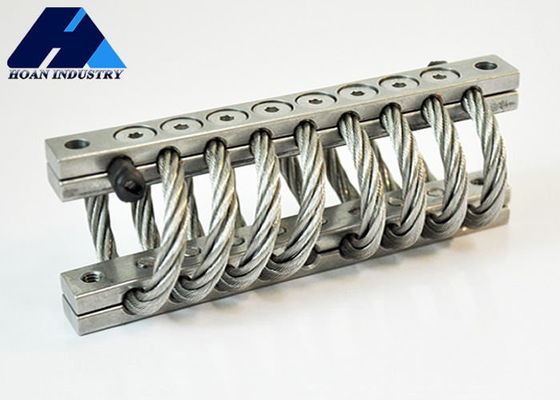

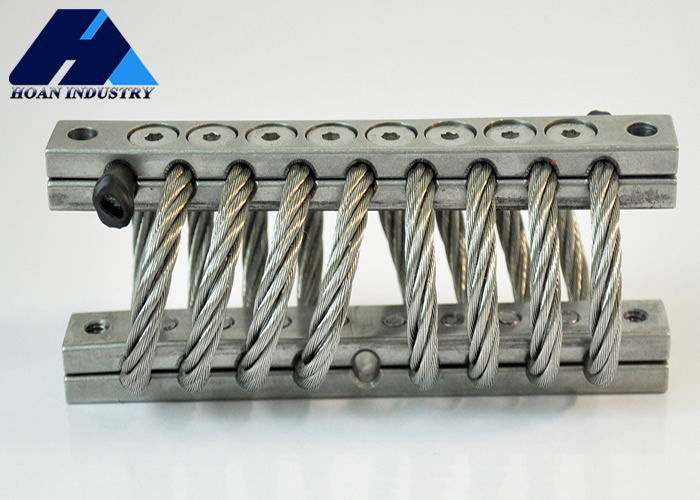

Name: JGX-0648 Compact draadtouwisolator voor trillingsschokcontrole
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648
Price: Negotiable USD
Availability: InStock

Thuis > producten > De Trillingsisolator van de draadkabel >

JGX-0648 Compact draadtouwisolator voor trillingsschokcontrole

JGX-0648 Draadtouwisolator

Vibratie Schokcontrole Draadtouw Isolator

Plaats van herkomst:

China

Modelnummer:

JGX-0648

Neem contact met ons op

Vraag een offerte

JGX-0648 Compact draadtouwisolator voor trillingsschokcontrole

Productgegevens

Markeren:

JGX-0648 Draadtouwisolator

Vibratie Schokcontrole Draadtouw Isolator

Betaling en verzendvoorwaarden

Min. bestelaantal

Betalingscondities

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Verwante producten

Video

GX-30AN Rubber Pad Steel Wire Rope Vibration Isolator voor industriële toepassingen Verbeterde stabiliteit en veiligheid

Vind de beste prijs

Video

JGX-0160D-3.6A Hoogwaardige trillingsisolator voor draadtouw voor bescherming tegen lawaai in extreme omstandigheden

Vind de beste prijs

Video

JGX-0160-serie geheel metalen trillingsisolatie voor bouwdraad voor milieustabiliteit

Vind de beste prijs

Video

Corrosiebestendig roestvrij staal JGX-0160D-4.8A Draadtouw trillingsisolator voor precieze instrumenten

Vind de beste prijs

Neem contact met ons op

86-29-88292913

Contact opnemen

Productbeschrijving

Samenvatting:
Een draadtouwisolator (JGX) is een gebruikelijk isolatieapparaat, meestal samengesteld uit meerdere strenge draadtouwen en vaste draagcomponenten aan beide uiteinden.De belangrijkste functie is het verminderen of elimineren van de trillingen en slagkracht die worden overgedragen aan gebouwen of mechanische apparatuur door de flexibiliteit en elasticiteit van het stalen draadtouw, waardoor de apparatuur wordt beschermd en de stabiliteit van de werkomgeving wordt verbeterd.

JGX-0648 Compact draadtouwisolator voor trillingsschokcontrole 0

Montageopties

JGX-0648 Compact draadtouwisolator voor trillingsschokcontrole 1

Grootte-parameter:

Model	H3±3.30	¥W ¥	Gewicht per eenheid	Montageopties	Door het gat(mm)	Draad(mm)

JGX-0648D-79A	48	56	0.456	A, B, C, D, E, S.	¥6,9±0.13	M6x1.0	90
JGX-0648D-68A	54	64	0.492
JGX-0648D-56A	59	71	0.516
JGX-0648D-45A	64	80	0.564
JGX-0648D-39A	64	89	0.832
JGX-0648D-36A	67	95	0.864
JGX-0648D-33A	67	100	0.684
JGX-0648D-30A	83	108	0.708

Technisch gegevensblad:

Verticale belasting

Het aantal curves

Model

Maximale statische belasting ((N)

Maximale vervorming(mm)

Vibratiestijfheid

KN/m)

Strijdstijfheid ((KN/m)

1	JGX-0648D-79A	79	17.8	382	182
2	JGX-0648D-68A	68	23.9	266	116
3	JGX-0648D-56A	56	29.0	196	79
4	JGX-0648D-45A	45	32.0	151	60
5	JGX-0648D-39A	39	32.0	127	51
6	JGX-0648D-36A	36	35.6	109	42
7	JGX-0648D-33A	33	35.6	100	39
8	JGX-0648D-30A	30	50.8	74	25

45 ° richtingbelasting:

JGX-0648 Compact draadtouwisolator voor trillingsschokcontrole 3

Het aantal curves

Model

Maximale statische belasting(N)

Maximale vervorming(mm)

Vibratiestijfheid(KN/m)

Stevigheid bij inslag(KN/m)

1	JGX-0648D-79A	56.7	25.9	215	89
2	JGX-0648D-68A	47.7	34.0	151	58
3	JGX-0648D-56A	39.8	39.6	109	40
4	JGX-0648D-45A	32.8	45.7	86	30
5	JGX-0648D-39A	27.9	45.7	72	25
6	JGX-0648D-36A	25.3	50.8	61	21
7	JGX-0648D-33A	23.4	50.8	56	19
8	JGX-0648D-30A	21.3	71.6	41	12

Zijdelingse belasting:

JGX-0648 Compact draadtouwisolator voor trillingsschokcontrole 4

Het aantal curves

Model

Maximale statische belasting(N)

Vibratiestijfheid(KN/m)

Stevigheid bij inslag(KN/m)

1	JGX-0648D-79A	43.2	18.8	110	110
2	JGX-0648D-68A	36.3	24.9	72	72
3	JGX-0648D-56A	31.7	30.0	49	49
4	JGX-0648D-45A	25.0	34.0	37	37
5	JGX-0648D-39A	22.7	34.0	32	32
6	JGX-0648D-36A	20.4	38.1	25	25
7	JGX-0648D-33A	18.2	38.1	23	23
8	JGX-0648D-30A	15.9	52.8	16	16

kenmerkend:
1. Efficiënte trillingsisolatie prestaties: Stalen draad touw isolators kunnen effectief absorberen en verminderen trillingsoverdracht, effectief isoleren trillingsbronnen.
2. Sterke duurzaamheid: De staaldraadtouwisolator is gemaakt van duurzaam staaldraadtouw, dat een lange levensduur heeft en stabiel in ruwe omgevingen kan werken.
3. Verstelbaar: Stalen draadtouwisolatoren kunnen gewoonlijk worden aangepast aan de werkelijke behoeften om aan de isolatiebehoeften van verschillende gelegenheden te voldoen.
4Eenvoudige installatie: het installeren van draadtouwisolatoren is relatief eenvoudig en kan worden aangepast aan specifieke installatiescenario's en vereisten.
Toepassing:
1Gebouwstructuur
2Industrieel materieel
3. bruggen
4Pipeline
