Productbeschrijving

Samenvatting:
Een draadtouwisolator (JGX) is een gebruikelijk isolatieapparaat, meestal samengesteld uit meerdere strenge draadtouwen en vaste draagcomponenten aan beide uiteinden.De belangrijkste functie is het verminderen of elimineren van de trillingen en slagkracht die worden overgedragen aan gebouwen of mechanische apparatuur door de flexibiliteit en elasticiteit van het stalen draadtouw, waardoor de apparatuur wordt beschermd en de stabiliteit van de werkomgeving wordt verbeterd.

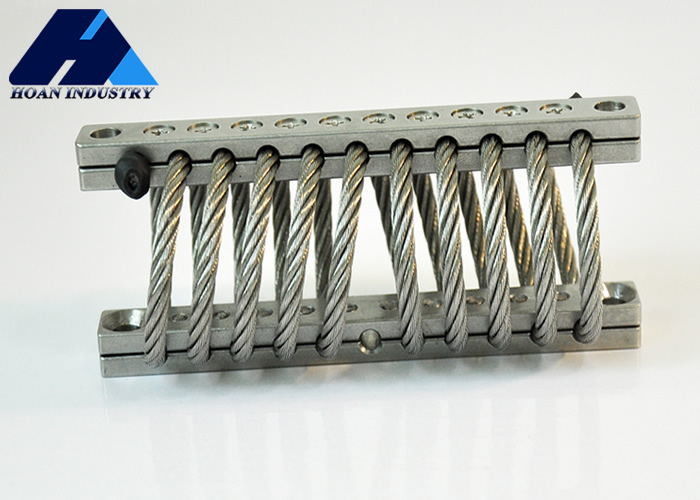

Gepersonaliseerde trillingsschokbeheersing JGX-0480 Compact draadtouwisolator 0

Montageopties

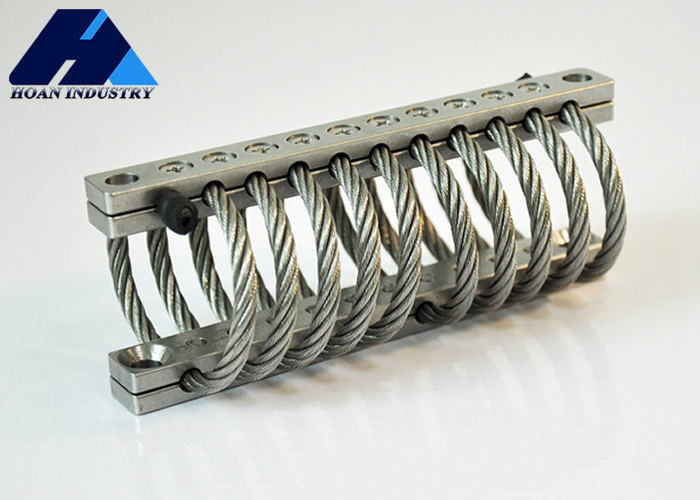

Gepersonaliseerde trillingsschokbeheersing JGX-0480 Compact draadtouwisolator 1

Grootte-parameter:

Model	H3±3.30	¥W ¥	Gewicht per eenheid	Montageopties	Door het gat(mm)	Draad(mm)	C'sink(°)
JGX-0480D-75A	30	36	0.304	D	¥6,9±0.13	M6x1.0	90
JGX-0480D-72A	33	38	0.32	D
JGX-0480D-61A	36	41	0.336	B, D, E.
JGX-0480D-59A	38	43	0.336	A, B, C, D, E, S.
JGX-0480D-52A	41	46	0.352
JGX-0480D-50A	43	48	0.4
JGX-0480D-37A	51	58	0.416
JGX-0480D-24A	54	75	0.432
JGX-0480D-18A	62	88	0.448
JGX-0480D-12A	81	107	0.464

Technisch gegevensblad:

Verticale belasting

Het aantal curves	Model	Maximale statische belasting ((N)	Maximale vervorming(mm)	Vibratiestijfheid KN/m)	Strijdstijfheid ((KN/m)
1	JGX-0480D-75A	75	8.6	578	363
2	JGX-0480D-72A	72	11.7	455	252
3	JGX-0480D-61A	61	13.7	347	189
4	JGX-0480D-59A	59	15.7	301	152
5	JGX-0480D-52A	52	18.8	244	117
6	JGX-0480D-50A	50	20.8	212	96
7	JGX-0480D-37A	37	26.9	136	58
8	JGX-0480D-24A	24	29.5	82	33
9	JGX-0480D-18A	18	36.6	54	21
10	JGX-0480D-12A	12	52.8	29	10

45 ° richtingbelasting:

Gepersonaliseerde trillingsschokbeheersing JGX-0480 Compact draadtouwisolator 3

Het aantal curves

Model

Maximale statische belasting(N)

Maximale vervorming(mm)

Vibratiestijfheid(KN/m)

Stevigheid bij inslag(KN/m)

1	JGX-0480D-75A	54.5	12.7	341	179
2	JGX-0480D-72A	52.2	16.8	258	126
3	JGX-0480D-61A	44.1	19.8	197	93
4	JGX-0480D-59A	41.7	22.9	172	75
5	JGX-0480D-52A	38.1	26.9	141	58
6	JGX-0480D-50A	35.7	29	123	49
7	JGX-0480D-37A	26.5	38.1	77	28
8	JGX-0480D-24A	18.1	41.7	49	18
9	JGX-0480D-18A	13.9	51.3	33	11
10	JGX-0480D-12A	9.3	74.7	18	5.3

Zijdelingse belasting:

Gepersonaliseerde trillingsschokbeheersing JGX-0480 Compact draadtouwisolator 4

Het aantal curves

Model

Maximale statische belasting(N)

Vibratiestijfheid(KN/m)

Stevigheid bij inslag(KN/m)

1	JGX-0480D-75A	36.3	8.6	224	224
2	JGX-0480D-72A	36.3	11.7	156	156
3	JGX-0480D-61A	34.1	14.7	112	112
4	JGX-0480D-59A	31.7	16.8	93	93
5	JGX-0480D-52A	29.5	19.8	70	70
6	JGX-0480D-50A	27.2	21.8	60	60
7	JGX-0480D-37A	20.4	27.9	35	35
8	JGX-0480D-24A	5.9	31.0	11	11
9	JGX-0480D-18A	4.1	38.1	5.3	5.3
10	JGX-0480D-12A	2.2	55.9	2.3	2.3

kenmerkend:
1. Efficiënte trillingsisolatie prestaties: Stalen draad touw isolators kunnen effectief absorberen en verminderen trillingsoverdracht, effectief isoleren trillingsbronnen.
2. Sterke duurzaamheid: De staaldraadtouwisolator is gemaakt van duurzaam staaldraadtouw, dat een lange levensduur heeft en stabiel in ruwe omgevingen kan werken.
3. Verstelbaar: Stalen draadtouwisolatoren kunnen gewoonlijk worden aangepast aan de werkelijke behoeften om aan de isolatiebehoeften van verschillende gelegenheden te voldoen.
4Eenvoudige installatie: het installeren van draadtouwisolatoren is relatief eenvoudig en kan worden aangepast aan specifieke installatiescenario's en vereisten.
Toepassing:
1Gebouwstructuur
2Industrieel materieel
3. bruggen
4Pipeline
