Aanpasbare compacte JGX-0480 draadtouwisolator voor trillingen en schokcontrole

Aanpasbare compacte JGX-0480 draadtouwisolator voor trillingen en schokcontrole

Model Number:	JGX-0480
MOQ:	10
Betalingsvoorwaarden:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Document:

Markeren:

JGX-0480 Aanpasbare isolatie van draadtouw

Compact draadtouwisolator JGX-0400

Productbeschrijving

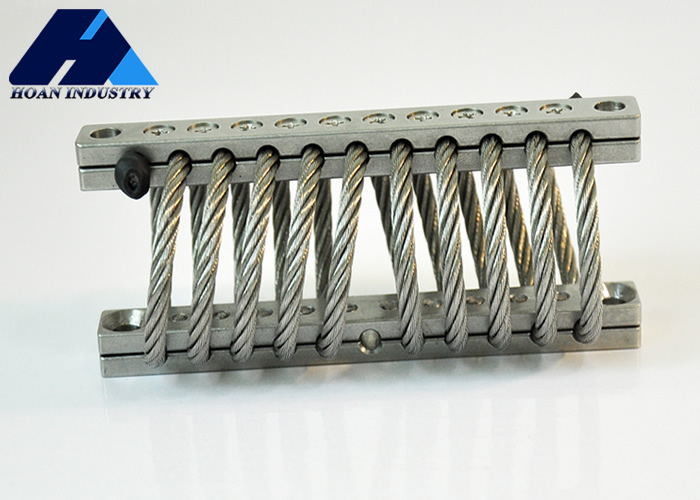

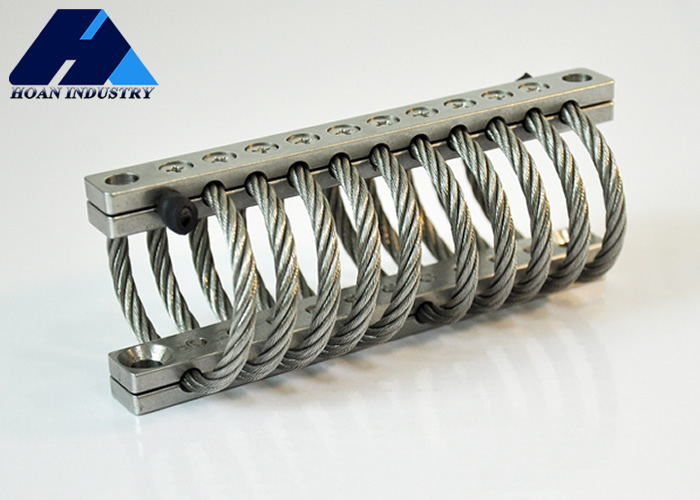

Aanpasbare Vibratie Schokdemper JGX-0480 Compacte Draadkabel Isolator

De JGX draadkabel isolator is een veelzijdig vibratiebeheersingsapparaat, geconstrueerd uit meerdere strengen draadkabels met vaste steuncomponenten aan beide uiteinden. Het vermindert of elimineert effectief de overdracht van trillingen en schokken naar gebouwen en mechanische apparatuur door de inherente flexibiliteit en elasticiteit van staaldraadkabel, waardoor apparatuur wordt beschermd en de operationele stabiliteit wordt verbeterd.

Montageopties

Maatparameters

Model	"H"±3.30	"W"	Eenheidsgewicht	Montageopties	Doorgaand gat (mm)	Draad (mm)	C'sink (°)
JGX-0480D-75A	30	36	0.304	D	∅6.9±0.13	M6×1.0	90
JGX-0480D-72A	33	38	0.32
JGX-0480D-61A	36	41	0.336	B,D,E
JGX-0480D-59A	38	43	0.336	A,B,C,D,E,S
JGX-0480D-52A	41	46	0.352
JGX-0480D-50A	43	48	0.4
JGX-0480D-37A	51	58	0.416
JGX-0480D-24A	54	75	0.432
JGX-0480D-18A	62	88	0.448
JGX-0480D-12A	81	107	0.464

Technische Gegevens - Verticale Belasting

Curve Nr.	Model	Max. Statische Belasting (N)	Max. Vervorming (mm)	Vibratiestijfheid (KN/m)	Impact Stijfheid (KN/m)
1	JGX-0480D-75A	75	8.6	578	363
2	JGX-0480D-72A	72	11.7	455	252
3	JGX-0480D-61A	61	13.7	347	189
4	JGX-0480D-59A	59	15.7	301	152
5	JGX-0480D-52A	52	18.8	244	117
6	JGX-0480D-50A	50	20.8	212	96
7	JGX-0480D-37A	37	26.9	136	58
8	JGX-0480D-24A	24	29.5	82	33
9	JGX-0480D-18A	18	36.6	54	21
10	JGX-0480D-12A	12	52.8	29	10

Technische Gegevens - 45° Richting Belasting

Curve Nr.	Model	Max. Statische Belasting (N)	Max. Vervorming (mm)	Vibratiestijfheid (KN/m)	Impact Stijfheid (KN/m)
1	JGX-0480D-75A	54.5	12.7	341	179
2	JGX-0480D-72A	52.2	16.8	258	126
3	JGX-0480D-61A	44.1	19.8	197	93
4	JGX-0480D-59A	41.7	22.9	172	75
5	JGX-0480D-52A	38.1	26.9	141	58
6	JGX-0480D-50A	35.7	29	123	49
7	JGX-0480D-37A	26.5	38.1	77	28
8	JGX-0480D-24A	18.1	41.7	49	18
9	JGX-0480D-18A	13.9	51.3	33	11
10	JGX-0480D-12A	9.3	74.7	18	5.3

Technische Gegevens - Laterale Belasting

Curve Nr.	Model	Max. Statische Belasting (N)	Max. Vervorming (mm)	Vibratiestijfheid (KN/m)	Impact Stijfheid (KN/m)
1	JGX-0480D-75A	36.3	8.6	224	224
2	JGX-0480D-72A	36.3	11.7	156	156
3	JGX-0480D-61A	34.1	14.7	112	112
4	JGX-0480D-59A	31.7	16.8	93	93
5	JGX-0480D-52A	29.5	19.8	70	70
6	JGX-0480D-50A	27.2	21.8	60	60
7	JGX-0480D-37A	20.4	27.9	35	35
8	JGX-0480D-24A	5.9	31.0	11	11
9	JGX-0480D-18A	4.1	38.1	5.3	5.3
10	JGX-0480D-12A	2.2	55.9	2.3	2.3

Productkenmerken

Efficiënte vibratie-isolatieprestaties: Absorbeert en vermindert effectief de overdracht van trillingen, waardoor trillingsbronnen worden geïsoleerd
Sterke duurzaamheid: Gemaakt van duurzame staaldraadkabel voor een lange levensduur en stabiele werking in zware omgevingen
Aanpasbaar ontwerp: Kan worden aangepast om te voldoen aan isolatie-eisen voor verschillende toepassingen
Eenvoudige installatie: Eenvoudig montageproces met aanpassingsopties voor specifieke installatiescenario's

Toepassingen

Bouwconstructies
Industriële apparatuur
Bruggen
Pijpleidingsystemen
