Productbeschrijving

Samenvatting:

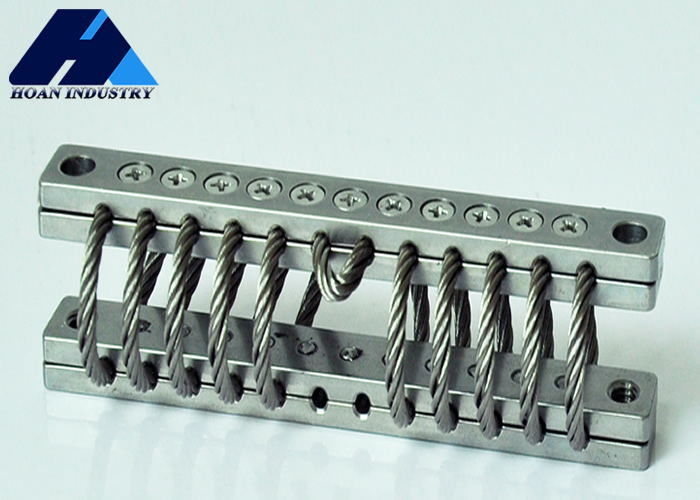

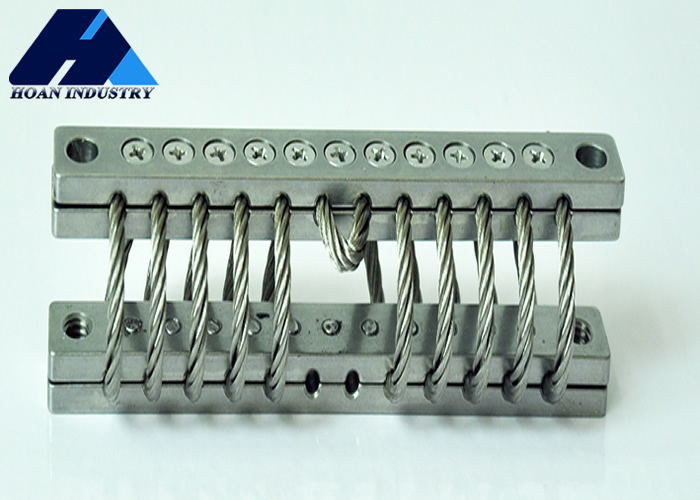

Een draadtouwisolator (JGX) is een gebruikelijk isolatieapparaat, meestal samengesteld uit meerdere gestreepte draadtouwen en vaste draagcomponenten aan beide uiteinden.De belangrijkste functie ervan is het verminderen of elimineren van de trillingen en slagkracht die worden overgedragen aan gebouwen of mechanische apparatuur door de flexibiliteit en elasticiteit van het stalen draadtouw, waardoor de apparatuur wordt beschermd en de stabiliteit van de werkomgeving wordt verbeterd.

JGX-0320 Compact draadtouwisolator Vibratie schokbeheersingsoplossing 0

Montageopties

JGX-0320 Compact draadtouwisolator Vibratie schokbeheersingsoplossing 1

Grootte-parameter:

Model	H1±1.5	¥W ¥	Gewicht per eenheid	Montageopties	Door het gat(mm)	Draad(mm)	C'sink(°)(°)
JGX-0320D-22A	28	36	0.228	B, D, E.	¥6,9±0.13	M6x1.0	90
JGX-0320D-20A	20	38	0.228	A, B, C, D, E, S.
JGX-0320D-17A	33	41	0.247
JGX-0320D-16A	36	43	0.247
JGX-0320D-14.5A	38	46	0.247
JGX-0320D-13.5A	41	48	0.285
JGX-0320D-12A	43	51	0.285

Verticale belasting

Het aantal curves	Model	Maximale statische belasting ((N)	Maximale vervorming(mm)	Vibratiestijfheid KN/m)	Strijdstijfheid ((KN/m)
1	JGX-0320D-22A	22	9.7	154	91
2	JGX-0320D-20A	20	11.7	124	68
3	JGX-0320D-17A	17	13.7	95	51
4	JGX-0320D-16A	16	16.8	78	39
5	JGX-0320D-14.5A	14.5	18.8	67	32
6	JGX-0320D-13.5A	13.5	21.8	57	25
7	JGX-0320D-12A	12	23.9	46	21

45 ° richtingbelasting:

JGX-0320 Compact draadtouwisolator Vibratie schokbeheersingsoplossing 3

Het aantal curves	Model	Maximale statische belasting(N)	Maximale vervorming(mm)	Vibratiestijfheid(KN/m)	Stevigheid bij inslag(KN/m)
1	JGX-0320D-22A	15.2	13.7	86	46
2	JGX-0320D-20A	14.1	17.3	70	35
3	JGX-0320D-17A	12.0	19.8	53	25
4	JGX-0320D-16A	11.3	23.9	44	20
5	JGX-0320D-14.5A	10.4	26.9	39	16
6	JGX-0320D-13.5A	9.6	31	32	12
7	JGX-0320D-12A	8.6	34	26	11

Zijdelingse belasting:

JGX-0320 Compact draadtouwisolator Vibratie schokbeheersingsoplossing 4

Het aantal curves	Model	Maximale statische belasting(N)	Maximale vervorming(mm)	Vibratiestijfheid(KN/m)	Vibratiestijfheid(KN/m)
1	JGX-0320D-22A	11.3	9.7	56	56
2	JGX-0320D-20A	10.0	11.7	43	43
3	JGX-0320D-17A	9.5	14.7	31	31
4	JGX-0320D-16A	8.7	17.8	25	25
5	JGX-0320D-14.5A	8.2	19.8	19	19
6	JGX-0320D-13.5A	7.2	22.9	16	16
7	JGX-0320D-12A	6.3	25.9	12	12

kenmerkend:
1. Efficiënte trillingsisolatie prestaties: Stalen draad touw isolatoren kunnen effectief absorberen en verminderen trillingsoverdracht, effectief isoleren trillingsbronnen.
2. Sterke duurzaamheid: De staaldraadtouwisolator is gemaakt van duurzaam staaldraadtouw, dat een lange levensduur heeft en stabiel in ruwe omgevingen kan werken.
3. Verstelbaar: Stalen draadtouwisolatoren kunnen gewoonlijk worden aangepast aan de werkelijke behoeften om aan de isolatiebehoeften van verschillende gelegenheden te voldoen.
4Eenvoudige installatie: het installeren van draadtouwisolatoren is relatief eenvoudig en kan worden aangepast aan specifieke installatiescenario's en vereisten.
Toepassing:
1Gebouwstructuur
2Industrieel materieel
3. bruggen
4Pipeline
