Samenvatting

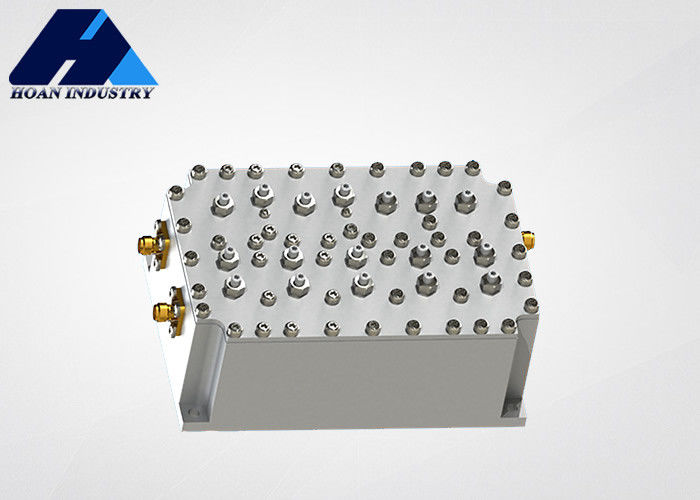

De JT-DUP-856/811-SMA-duplexer is een bandpassfilter dat wordt gebruikt om signaalfrequentiebanden te selecteren, de bandbreedte van het invoersignaal te beperken, geluid te onderdrukken en de signaal-ruisverhouding te verbeteren.
Voornamelijk gebruikt voor het verzenden en ontvangen van signaalverwerking in civiele communicatiesystemen.
Kenmerkend
Hoge onderdrukking, klein gewicht en hoge betrouwbaarheid.
Hoofdparameter
| TX | RX | |
| doorgangsbandfrequentie | 851MHz·861MHz | 806MHz816MHz |
| verlies van invoeging | ≤ 2.0 | |
| afwijzing |
≥ 80dB@DC816MHz, ≥15dB@817MHz/849MHz, ≥ 80dB@1000MHz/2,2 GHz, ≥ 40dB@2.2GHz3GHz |
≥ 80dB@DC775MHz, ≥ 80dB@851MHz/2,2GHz, ≥ 50 dB @ 2,2 GHz ∼ 3 GHz
|
| VSWR | ≤ 1.5 | |
| Interface type | SMA-K | |
| werktemperatuur | -55°C ∼85°C | |
| externe afmetingen | 158 × 78 × 40 mm | |
| gewicht | 680 g | |
