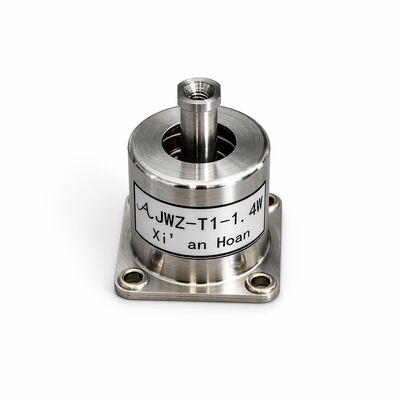

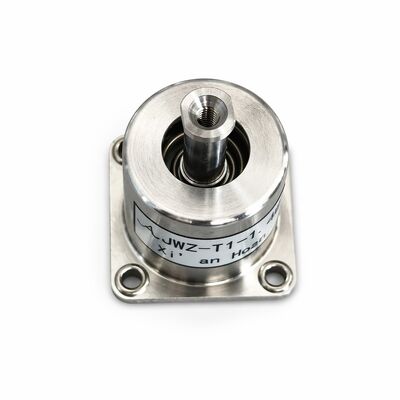

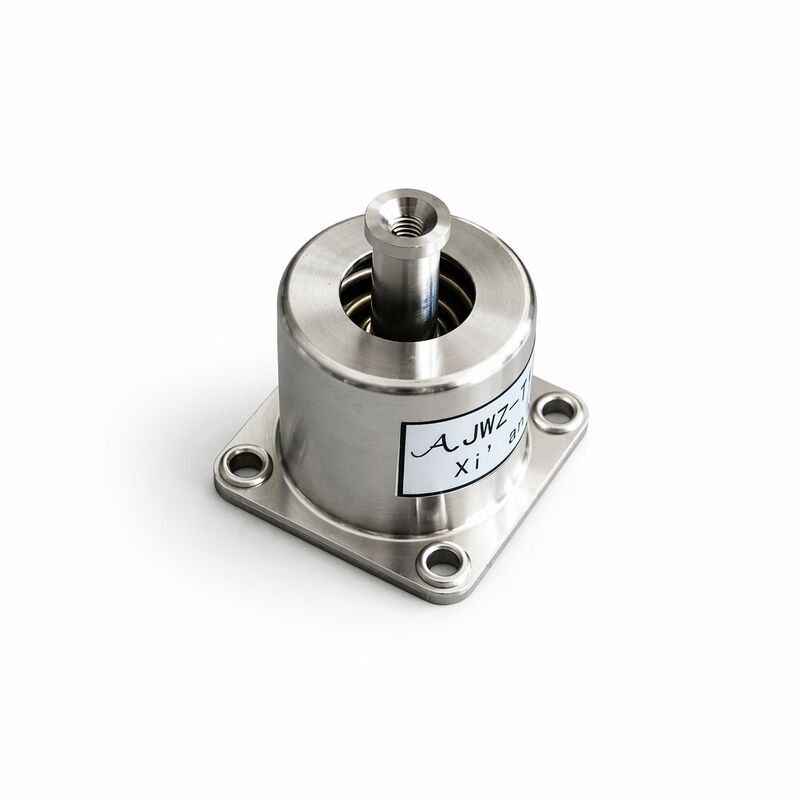

De HOAN JWZ-T1-1.4W is een compacte trillingsisolator ontwikkeld voor lichtgewicht apparatuur die gecontroleerde ondersteuning vereist onder trillings- en schokomstandigheden.

Met een nominale belasting van 1,4 kg en een bedrijfslastbereik van 1,2 tot 1,6 kg is dit model geschikt voor installaties waarbij het gewicht, de montageruimte en de verplaatsing van de apparatuur zorgvuldig moeten worden gecontroleerd.

De isolator biedt bewegingsmogelijkheden in zowel verticale als horizontale richtingen, waardoor de overdracht van mechanische trillingen op gevoelige componenten wordt verminderd. De compacte montagestructuur maakt hem ook geschikt voor apparatuur met beperkte installatieruimte.

Productoverzicht

De JWZ-T1-1.4W is ontworpen om betrouwbare trillingsisolatie te bieden voor kleine instrumenten, elektronische assemblages en precisie-apparaten.

De nominale verplaatsing bedraagt ​​6 mm in de Z-richting en 3 mm in de XY-richting, waardoor de isolator kan reageren op trillingen en bewegingen vanuit meerdere richtingen. Het model heeft een gespecificeerde resonantiefrequentie van 10 Hz en is geëvalueerd onder een schoktest van 5 g.

Het product kan werken binnen een temperatuurbereik van -45°C tot +75°C, wat gebruik in omgevingen met aanzienlijke temperatuurschommelingen ondersteunt.

Structuurdiagram

Technische parameters

Trillingscurve en schokcurve

Typische toepassingen

De JWZ-T1-1.4W kan worden overwogen voor lichtgewicht apparatuur zoals:

•Precisie-instrumenten
•Compacte elektronische modules
•Kleine communicatieapparaten
•Monitoring- en detectieapparatuur
•Optische of beeldvormende assemblages
•Laboratoriumapparatuur
•Besturingsmodules
•Meetapparatuur
•Lichtgewicht elektronica in de lucht
•Kleine industriële elektronische assemblages

De uiteindelijke modelkeuze moet gebaseerd zijn op het totale gewicht van de apparatuur, het aantal isolatoren, het zwaartepunt, de montagerichting en de werkelijke trillings- of schokomstandigheden.
