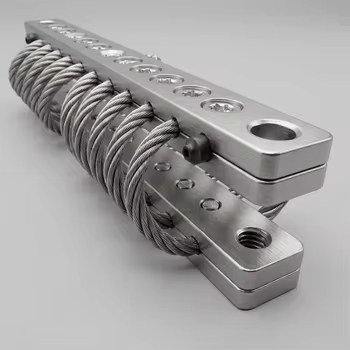

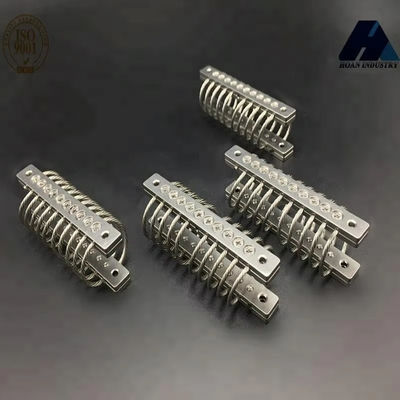

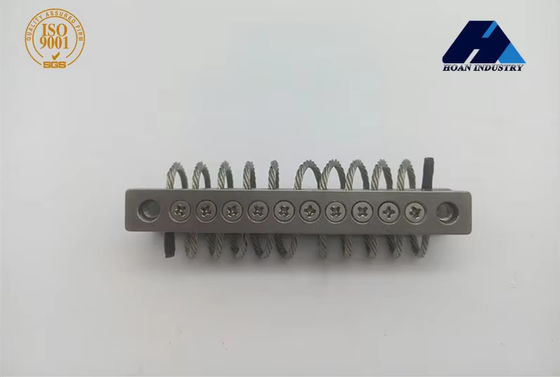

All-Metal JGX-0160E-4.8A Gimbal Wire Rope Isolator Rapid Energy Dissipation Compact UAV Camera Vibration Damper Mount

Samenvatting
De JGX-0160E-4.8A is een volledig metalen gimbal trillingsisolator ontworpen voor nauwkeurige trillingscontrole in compacte UAV-camera toepassingen.De volledig metalen constructie elimineert volledig rubber en elastomeer componenten., die een consistente dempingsprestatie biedt die niet wordt beïnvloed door temperatuurschommelingen, UV-blootstelling of chemisch contact.Het eigen mechanisme voor het afvoeren van trillingen zet mechanische energie in milliseconden om in warmte, die een inherent betrouwbare isolatie biedt die gedurende de levensduur van het product geen onderhoud vereist.8 kg belasting met montageconfiguratie type A is geoptimaliseerd voor lichtgewicht FPV en actiecamera-last.

Verticale belastingprestaties

45° Directionele belastingprestaties

Performance bij zijdelingse belasting

Dempingsmechanisme en materiaaltechniek

De JGX-0160E-4.8A bereikt zijn klasse-leidende trillingscontrole door een zuiveremetalen constructiesDe isolatie van de architectuursnelle energieverliesmechanisme dat mechanische trillingsenergie omzet in thermische energie van lage kwaliteit door middel van droge wrijving op de interne contactinterfaces,die passief in de omringende lucht verdwijnt binnen 3-5 milliseconden per cyclusEr zijn geen hydraulische vloeistoffen die kunnen lekken, geen elastomeerelementen die kunnen barsten en geen mechanische verbindingen die kunnen slijten.onderhoudsvrije dempingsprestaties gedurende de gehele levensduur van het UAV.

De basisplaten zijn vervaardigd van 6061-T6 aluminium legering met een harde geanodiseerde oppervlakte (type III, conform MIL-A-8625).Dit zorgt voor een 50-micron oxide laag die galvanische corrosie weerstaat wanneer gemonteerd op koolstofvezel drone framesDe schroeven voor het hoofd van de stopcontact van legeringsstaal van klasse 12.9 met een zwarte oxidecoating worden als standaard bevestigingsmiddelen geleverd en zijn vooraf voorzien van een middelsterke draad voor trillingsbestendige montage.

Installatiegids

1. Er moet worden gecontroleerd of het gewicht van de nuttige lading tussen 1,4 N en 3,4 N (30% tot 70% van de maximale statische lading van 4,8 N) ligt voor een optimale demping.
2. Selecteer de vereiste montageconfiguratie (A tot en met E, of S-type) op basis van de geometrie van uw gimbalframe.andere configuraties zijn op aanvraag beschikbaar.
3. Zet een dunne folie van een anti-aanvalsverbinding op de bevestigingsdraden als u in een zout-spray-omgeving werkt.
4. Na de installatie wordt een grondvibratietest uitgevoerd met een frequentie van 5-500 Hz om de isolatieprestaties te verifiëren voordat de vlucht wordt uitgevoerd.

Kwaliteitsborging en naleving van normen

Elke JGX-0160E-4.8A-isolator ondergaat vóór verzending vier verplichte kwaliteitspoorten: (1) Dimensionale inspectie met behulp van CMM-apparatuur met een nauwkeurigheid van ±0,02 mm tegen technische tekeningen;(2) Verificatie van de spanning van het draadtouw bij 150% van de nominale belasting met nul permanent ingesteld3) Dynamische stijfheidskarakterisatie over een frequentie van 5-2000 Hz op een elektrodynamische shaker tafel;(4) Visuele en dimensionale eindinspectie met lottraceerbaarheid tot het warmtecijfer van de grondstofOnze ISO 9001:2015 gecertificeerde productiefaciliteit handhaaft volledige batch traceerbaarheid van inkomende stalen spoel tot en met de serienummering van het eindproduct.

Toepassingsgebieden

1. UAV's voor luchtfotografie en cinematografie
2. Drones voor industriële inspectie en monitoren van activa
3. Plattformen voor nauwkeurige landbouwonderzoeken
4. LiDAR- en thermische beeldvorming
5. FPV Racing & Freestyle Quadcopters
6. Zoek- en reddingsdronesystemen
