GR2-serie Compacte draadtouw trillingsisolatoren

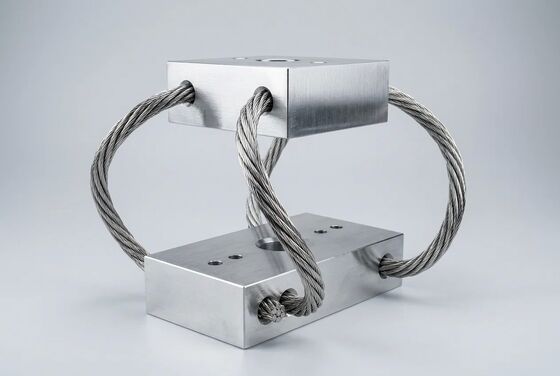

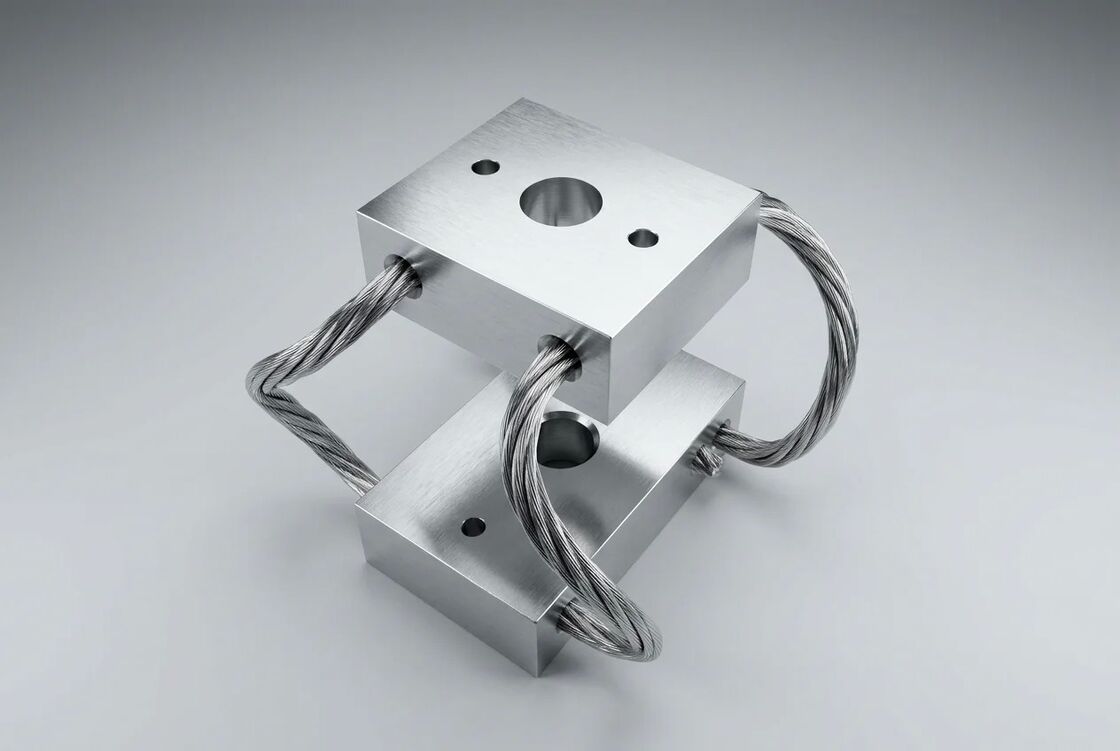

GR2-serie compacte trillingsdempers voor draadkabels Hoogwaardige schokdemping over 3 assen

Overzicht: De industriestandaard voor professionele bioscoop en zware ladingen

Terwijl de GR1-serie de maatstaf zette voor miniatuurisolatie, is de GR2-serie Compact Wire Rope Vibration Isolator ontworpen voor het volgende niveau van professionele apparatuur. De GR2-serie is speciaal ontworpen om het gewicht en de traagheid van camera's van bioscoopkwaliteit (zoals Arri Alexa Mini en RED V-Raptor) en zware UAV-ladingen aan te kunnen en biedt compromisloze stabilisatie in de meest veeleisende omgevingen.
Met een versterkt roestvrijstalen spiraalvormig ontwerp met een diameter van 1,6 mm biedt de GR2-serie een aanzienlijk hoger laadvermogen en energieabsorptie dan zijn kleinere tegenhangers, waardoor hoogfrequente trillingen en plotselinge mechanische schokken uw gevoelige sensoren nooit bereiken.

Belangrijkste waardeproposities

1. Verbeterd laadvermogen voor professionele uitrusting
De GR2-serie overbrugt de kloof tussen miniatuursteunen en industriële isolatoren. Met een draaddiameter die is vergroot tot 1,6 mm, biedt hij het perfecte dempingsprofiel voor middelgrote professionele cardanische ophangingen en gestabiliseerde platforms waar precisie voorop staat.
2. Echte omnidirectionele bescherming over 3 assen
De spiraalvormige structuur is inherent multivector. Of de schok nu het gevolg is van een plotselinge verticale val, laterale middelpuntvliedende kracht of longitudinale versnelling, de GR2 verspreidt de energie tegelijkertijd over alle drie de assen, waardoor het stabiele evenwicht voor uw apparatuur behouden blijft.
3. Materiaalintegriteit van luchtvaartkwaliteit
Draadkabel:Roestvrij staal met hoge treksterkte SUS304 (corrosiebestendig).
Vasthoudstangen:Lucht- en ruimtevaartaluminium 6061-T6 met een hard geanodiseerde afwerking voor superieure slijtvastheid.

Geen uitgassing:De 100% metalen constructie maakt hem ideaal voor cleanrooms, hoogvacuüm en toepassingen met beperkte ruimte.
4. Extreme veerkracht van het milieu
In tegenstelling tot rubberen isolatoren die het begeven bij hitte of broos worden bij temperaturen onder het vriespunt, werkt de GR2 consistent van -100°C tot +300°C. Het is van nature immuun voor blootstelling aan UV, ozon, olie en chemicaliën en vereist geen onderhoud gedurende de levensduur van de installatie.

Technische specificaties (technische gegevens)

De GR2-serie is de hoogwaardige keuze voor ladingen uit het middensegment en biedt superieure demping via wrijvingshysteresis.

Opmerking: Alle gegevens zijn gebaseerd op standaardconfiguraties met een draaddiameter van 1,6 mm. Aangepaste lushoogtes en montagepatronen zijn beschikbaar voor OEM-integratie.
Interface-afmetingen
Draaddiameter:1,6 mm
Montagegat:M3 of M4 (standaardopties met schroefdraad of doorgaand gat).
Oppervlaktebehandeling:Geanodiseerd (zilver/zwart/aangepast).

Typische toepassingen

Professionele bioscoopgimbals:Ondersteuning van Arri Mini-, RED- en Sony Venice-opstellingen op voertuigplatforms of draagbare stabilisatoren.
Zware UAV's:Trillingsisolatie voor Phase One-camera's, zware LiDAR-scanners en multispectrale sensoren.
Op een voertuig gemonteerde precisiebases:Bescherming van PTZ-camera's met hoge resolutie en antennes voor mobiele communicatie op ruig terrein.
Defensie en ruimtevaart:Schokbescherming voor robuuste vluchtcomputers en modules voor elektronische oorlogsvoering (EW).

Koopgids en veelgestelde vragen

Wat is het belangrijkste verschil tussen GR1 en GR2?
De GR2-serie maakt gebruik van een dikkere draad van 1,6 mm (vergeleken met de 1,2 mm van GR1), waardoor deze bijna drie keer de belasting van de GR1-serie kan ondersteunen. Als uw camera-instelling groter is dan 500 g, is de GR2 het aanbevolen startpunt.
Hoe bereken ik de benodigde stijfheid?
Voor hoogfrequente trillingen (Vibration Isolation) gebruikt u Kv (Vibration Stiffness). Voor bescherming tegen plotselinge schokken (schokabsorptie), zie Ka (schokstijfheid). Ons technische team kan op verzoek een volledige doorlaatbaarheidscurve leveren.
Kan de GR2 schuin gemonteerd worden?
Ja. De GR2 is ontworpen voor druk-, trek- en schuifbelastingen. Het kan onder een hoek van 45 worden geïnstalleerd om de demping voor specifieke cardanische bewegingsprofielen te optimaliseren.
