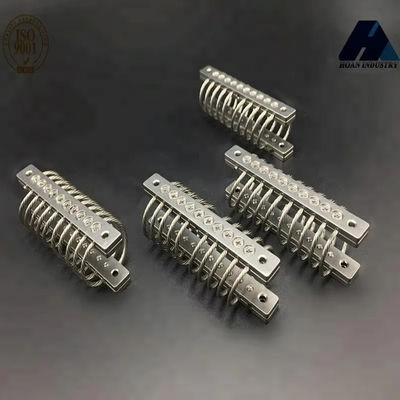

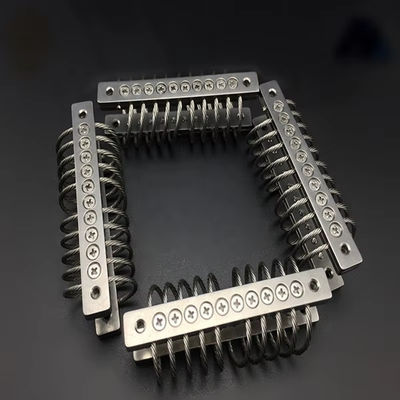

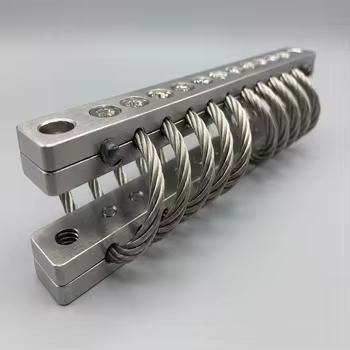

Maintenance-Free JGX-0160E-4.8B Gimbal Wire Rope Isolator Dual Protection Long Lifespan UAV Camera Stabilizer Mount

Samenvatting:
De JGX-0160E-4.8B herdefinieert UAV-gimbal-trillingsisolatie door onderhoud als ontwerpbeperking te elimineren. Deze isolator is volledig gemaakt van roestvrij staal met elektrolytisch gepolijste basisplaten en vereist geen smering, geen opnieuw aandraaien van de bouten en geen vervanging van onderdelen gedurende de levensduur van meer dan 15 jaar. De dubbele beschermingsarchitectuur, waarvoor patent is aangevraagd, combineert een stijve mechanische overtravelstop met een secundaire HNBR-snubberring, waardoor een feilloos schokisolatiesysteem ontstaat dat ladingen ter waarde van duizenden dollars beschermt. Het 4.8B-model is voorzien van type-B-montage met dubbele montagestangconfiguratie, wat verbeterde laterale stabiliteit biedt voor professionele bioscoopcamera's van middenformaat. De JGX-0160E-4.8B is MIL-STD-810H schokgekwalificeerd en ISO 10813-1 getest op vermoeidheid tot 50 miljoen cycli en wordt gespecificeerd door defensieaannemers, fabrikanten van bioscoopapparatuur en industriële UAV-integratoren over de hele wereld.

Verticale belastingsprestaties

45° directionele belastingsprestaties

Prestaties bij laterale belasting

Architectuur met dubbele bescherming en betrouwbaarheidstechniek

De bepalende innovatie van de JGX-0160E-4.8B is zijn redundantiedubbele beschermingschokisolatiesysteem. De primaire fase bestaat uit het draadkabelisolatorelement zelf, dat normale operationele trillingen opvangt door middel van interne droge wrijvingsdemping. De secundaire trap wordt alleen geactiveerd wanneer de verplaatsing van de isolator 85% van zijn maximale slag overschrijdt; een stijve roestvrijstalen overtravelbegrenzer grijpt in en voorkomt mechanisch verdere doorbuiging. Tegelijkertijd absorbeert een HNBR-demperring (gehydrogeneerd nitril-butadieenrubber) de resterende impactenergie, waardoor een zachte stop ontstaat die de lading beschermt tegen harde mechanische schokken. Deze dubbellaagse architectuur is vooral van cruciaal belang voor cardanische ophangingen van bioscoopkwaliteit met camerapakketten ter waarde van meer dan $ 20.000, waarbij een enkele harde landing onvervangbare apparatuur zou kunnen vernietigen.

DeonderhoudsvrijHet ontwerp wordt bereikt door drie technische keuzes: ten eerste elimineren de elektrolytisch gepolijste 304 roestvrijstalen oppervlakken micro-spleten waar doorgaans corrosie ontstaat, en de passieve oxidelaag herstelt zichzelf als er krassen op komen. Ten tweede wordt het isolatie-element in de fabriek voorgespannen tot 120% van de maximale nominale statische belasting en gedurende 4 uur door hitte gefixeerd bij 350°C. Dit spanningsverminderende proces elimineert het initiële bezinken en het loskomen van de bouten, waar onbehandelde staalkabelconstructies last van hebben. Ten derde zijn alle bevestigingsinterfaces voorzien van spiraalveerborgringen (DIN 127B) en zijn ze vooraf voorzien van een middelsterk anaëroob schroefdraadborgmiddel. Het resultaat is een isolator die kan worden geïnstalleerd, één keer kan worden aangedraaid en vervolgens kan worden genegeerd gedurende de rest van de operationele levensduur van de UAV.

Installatie- en inbedrijfstellingsprocedure

1. Controleer of het werkelijke gewicht van de lading tussen 2,4 N en 3,4 N ligt (50%-70% van de nominale belasting van 4,8 N) voor een optimale werking van zowel de primaire als de secundaire beschermingstrappen.
2. Monteer de isolator met behulp van de type-B dual-bar-configuratie. Het symmetrische ontwerp biedt gelijke laterale stijfheid in beide richtingen, cruciaal voor gebalanceerde cardanische prestaties.
3. Installeer M4-bevestigingsmiddelen bij 3,0 N·m met behulp van een gekalibreerde momentsleutel. Draai vast in een kruispatroonvolgorde voor montageconfiguraties met meerdere bouten.
4. Voer een grondtest uit voorafgaand aan de vlucht: buig de lading handmatig af tot de volledige slag in alle drie de assen en controleer de soepele, progressieve weerstand zonder vastlopen of metaalachtig klikken.
5. Registreer de installatiedatum en het serienummer. De isolator heeft geen gepland onderhoud nodig; Een visuele inspectie met tussenpozen van 500 vlieguren wordt aanbevolen om te controleren op accidentele fysieke schade.

Validatietesten en certificering

JGX-0160E-4.8B-productie-eenheden ondergaan een kwaliteitsverificatieprotocol in vijf fasen: (1) dimensionale verificatie van de coördinatenmeetmachine (CMM) tot ± 0,015 mm; (2) Verificatie van de voorspanning op een gekalibreerde loadcel met een nauwkeurigheid van 0,5% op volledige schaal; (3) Dynamische karakterisering op een elektrodynamische schudder van 10 kN die 5-3000 Hz beweegt bij een ingangsversnelling van 0,5 g; (4) 100% functionele proefbelastingstest bij 150% nominale belasting zonder criterium voor permanente vervorming; (5) Bemonstering van statistische procescontrole (SPC) voor de weerstand tegen zoutsproeicorrosie per partij. Versnelde levensduurtesten volgens ISO 10813-1 bevestigen een vermoeidheidslevensduur van 50 miljoen cycli bij nominale belasting, wat overeenkomt met ongeveer 28.000 vlieguren bij typische UAV-trillingsprofielen. Het product is voorzien van ISO 9001:2015-, CE-, RoHS- en REACH-certificeringen, waarbij volledige materiële openbaarmaking beschikbaar is voor naleving van de defensieaanbestedingen.

Toepassingsgebieden

1. Professionele bioscoop- en uitzendcamera-cardanische ophangingen
2. Grenspatrouille- en kustwacht-UAV's met een lange levensduur
3. Precisielandbouw- en gewasmonitoringdrones
4. Inspectieplatforms voor elektriciteitsleidingen en pijpleidingen
5. Atmosferisch onderzoek en weermonitoring UAV's
6. Tactische ISR-systemen (Intelligence, Surveillance, Reconnaissance).
7. Inspectiedrones voor offshore olie- en gasfaciliteiten
