Stoppen van vernietigende grondschokken, machineverschuivingen en betonnen vermoeidheid bij de bron

In productiefaciliteiten met een hoge output genereren zware machines, zoals hydraulische pers, CNC-centra, stempelpers en smeden hamers, immense kinetische energie.Deze enorme schokgolven verspreiden zich rechtstreeks in de betonnen fundering van de installatie als vaste trillingen.Na verloop van tijd leidt dit tot scheuren in de structuur, snelle slijtage van dure machinecomponenten, kritieke verliezen van de precisie van gereedschappen en een oorverdovend akoestisch gebrul dat de industriële veiligheidsnormen schendt.
Is uw faciliteit geconfronteerd met deze hoge operationele risico's?
Beton- en gebouwschade:Herhaalde micro-inslagen hebben betonnen vloerplaten verpulverd, omringende columns beschadigd en de vloerbouten losgemaakt.
Verlies van precisie van het werktuig:Hoogfrequente trillingen veroorzaken gereedschapsklets, wat resulteert in slechte oppervlakteafwerkingen, verkeerd uitgelijnde CNC-coördinatenpaden en afgewezen werkstukken.
Ernstige akoestische resonantie:Lage-frequente schokgolven reizen door de vloer en stralen weer uit als geluid in de lucht, waardoor een hoge decibel omgeving en operator vermoeidheid.
Machinewalking en verplaatsing:Onverankerde zware apparatuur drijft langzaam van zijn aangewezen plek af, bedreigt de veiligheid van de operator en snijden de voedingsleidingen af.
De Hoan 100611 Type Heavy-Duty Machine Tool Rubber Shock Absorber Pads bieden een compromisloze professionele ontkoppelingsoplossing.De serie combineert de hoge elasticiteit van hoogwaardig gevulcaniseerd natuurlijk rubber met de extreme draagsterkte van een ingebouwde Q235-staalplaat.

Producten galerij

De Hoan 100611-serie is ontworpen om immense statische belastingen en ernstige dynamische schokken aan te kunnen, en is ontworpen met een unieke dubbelzijdige structuur om maximale stabiliteit en ontkoppeling te bieden.

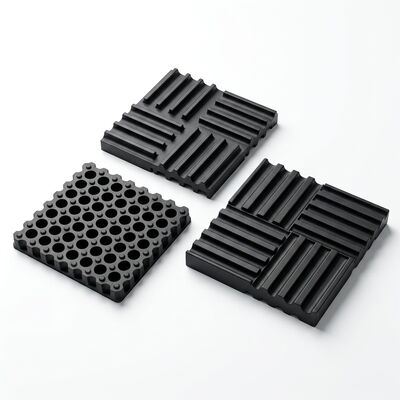

1Hoan 100611 Schokdemper voor zware werkzaamheden (standaardconfiguratie)

Het bovenste oppervlak biedt een uniforme, stijve interface om het gewicht van de machine te verdelen, waardoor de lokale spanning wordt voorkomen en een perfecte uitlijning wordt gewaarborgd.(Figuur 1: ALJ48 Heavy-Duty MachineTool Rubber Shock Absorber Pad Met zwaar vulcanized natuurrubber met een interne structurele stalen versterking.)

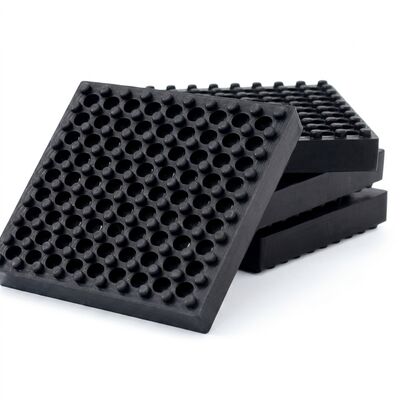

2. Hoogwaardig onderprofiel Praktische installatie
Een close-up met het geavanceerde bodemprofiel, met de diepgatmatrix, anti-glijprolingen,De installatie van de nieuwe installatie is in de praktijk veelzijdig en kan onder zware machines en apparatuur worden uitgevoerd..(Figuur 2:Engineered Bottom Profile-De meerpunts diepgat vacuümbekers en uitsteeksels vangen luchtzakken om het dempend vermogen te vermenigvuldigen en tegelijkertijd maximale zijdelingse grip te bieden.)

Belangrijkste kenmerken Voordelen

Ingebouwde Q235-staalplaat:De meeste massieve rubber pads lijden aan ernstige lokale spanningen, uitstulpingen en scheer scheuren onder de voetstukken van zware machines.Q235-staalplaat met zandblaas in de kernDeze inzet fungeert als een belastingbalansator en verspreidt enorme verticale krachten gelijkmatig over het hele elastomeer lichaam, waardoor scheerfouten worden voorkomen en ervoor wordt gezorgd dat de machine perfect gelijk blijft.
Geavanceerde diep-gat uitsteeksel bodem:Het onderoppervlak is ontworpen met een matrix van diepe, cilindrische reliëfgaten omgeven door verhoogde concentrische uitsteeksels.
a. Optimalisatie van de vormfactor:Aangezien rubber vrijwel oncompressibel is in volume (o ≈ 0,5 Poisson-verhouding), heeft het ruimte nodig om uit te buigen.
b. Pneumatische schokvermindering:De lucht die in de diepe holtes vastzit, fungeert als een secundaire luchtveer. Bij plotselinge inslagen wordt de lucht pneumatisch gecomprimeerd.Het absorbeert schokgolven van hoge amplitude en blokkeert de verspreiding van door vaste stoffen gedragen geluid..
c. High-Friction Grip:De uitstekeningen van de omtrek fungeren als zware zuiggrenzen.Vermenigvuldiging van statische wrijving en mechanische vergrendeling met betonnen vloeren om drift van machines te voorkomen zonder agressieve chemische kleefstoffen.
Aanpasbaarheid aan extreme belasting (30 kg tot 6000 kg):De Hoan 100611-serie bestaat uit vijf verschillende modellen en biedt een ongelooflijk breed toepassingsbereik.De fysieke afmetingen en de nominale capaciteit zijn perfect afgestemd op uw specifieke technische vereisten..
High-Damping, industriële elastomeer:Deze pad is vervaardigd uit hoogwaardige, zwavelvulcaniseerde natuurrubber (NR) -verbinding en biedt uitstekende veerkracht en weinig kruipvermogen.en vochtigheid, die een levensduur van meer dan 10 jaar onder continue belasting garandeert.

Detaille specificaties

In de onderstaande tabel worden de precieze technische parameters voor de Hoan 100611-productenfamilie weergegeven.Deze waarden zijn gecertificeerd om professionele structurele berekeningen en installatieplanning van machines te ondersteunen.:

4 Professionele installatiemethoden

De Hoan 100611-serie ondersteunt vier verschillende, in het veld geteste installatieconfiguraties om aan verschillende machineontwerpen, vloersoorten en dynamische krachtvectoren te voldoen:
Methode 1:directe plaatsing onder de voet
ToepassingsgebiedHet is ideaal voor cnc-draaiblokken, slijpmachines, commerciële loopbanden en hulpinstallatieapparatuur met minimale zijdelingse krachten en geen rigide mechanische verankering.
Procedure:
a. Maak het betonnen vloeroppervlak grondig schoon en zorg ervoor dat het vrij is van los zand, water en snijolie.
b. Til de machinevoet op met een zware hydraulische jack of portier.
c. Schuif het Hoan 100611-pad recht onder het midden van de gelijkstellende bevestiging of het ondersteunende been van de machine.ervoor te zorgen dat de voet recht op de vlakke bovenkant van het pad zit zonder.

Metode 2:Bolte vloerankermontage

ToepassingsgebiedOntworpen voor machines met matige zijkrachten, zoals industriële mixers met een hoog koppel, ventilatoren en wisselpompen.
Procedure:
a. Plaats de Hoan 100611 pad onder het machinebeen en markeer het middelpunt op de betonnen vloer. b. Verplaats de pad opzij, boor een proefgat in het beton,en voeg een zware uitbreidingsvloer-ankerbout in.
c. De Hoan-pad 100611 over de ankerbout opnieuw uitlijnen.
Installeer een zachte, hoogwaardige rubberwasser/isolatie kraag bovenop de bevestigingsflens van de machine om rechtstreeks metalen contact te voorkomen ("akoestische overbrugging").
e. Laat de bouwbout door het montagegat van de machine en de rubberen wasmachine gaan en voer deze vervolgens in het vloervergrendelingsanker.Streng aan de specificatie om een veerkrachtige trillingsgeïsoleerde binding te maken.

Methode 3: Multi-layer serie stapelen
Toepassingsgebiedontworpen voor zeer gevoelige wetenschappelijke of medische testapparaten, optische tafels met hoge resolutie,of apparatuur waarvoor extreme statische afbuiging en ultralage natuurlijke frequenties vereist zijn (om microseismische trillingen met lage frequentie te isoleren).
Procedure:
a. Plaats het eerste Hoan 100611 pad rechtstreeks op de betonnen plaat.
b. Plaats een 3 mm tot 5 mm dik warm gegalvaniseerd stalen plaatje (gesneden op de exacte LxW-voetafdruk van het pad) bovenop het eerste pad.Plaats een tweede Hoan 100611 pad op de top van de stalen scheiding plaat.d. Herhaal indien nodig (maximaal 3 gestapelde lagen). De tussenliggende stalen platen verdelen de drukspanningen, voorkomen elastomeerbuigingen en houden de montage onder hoge belastingen draaibaar.

Methode 4: vloerverankering met omtrekbeperkingen
ToepassingsgebiedVerplichte toepassing voor machines die worden blootgesteld aan hevige, hoge snelheid zijinslagen en grote horizontale scheerkrachten, zoals stamppers, hogesnelheidsscheers en hydraulische smeedmachines.
Procedure:
a. Installeer de Hoan 100611 pads direct onder het hoofdmachinebasisframe volgens methode 1 om de enorme verticale statische en dynamische compressie aan te kunnen.
b. Installeer onafhankelijke, stijve stalen limieters of "stoppen" op de betonnen vloer die onmiddellijk alle vier de hoeken van het machinebasisframe omringt.
c. Bevestig deze omtrekbeperkers aan de vloer met mechanische ankerbouten voor zware werkzaamheden.d.Plaats een laag van hoge durometer rubber padding of een verticale Hoan 100611 pad tussen de stalen omtrekgrens en het machine frameDit absorbeert enorme laterale traagheidskrachten tijdens slagomkeeringen, terwijl het de machine verhindert te springen, te lopen of te kantelen.

Universele toepassingen

De Hoan 100611-serie wordt wereldwijd vertrouwd in industriële, commerciële en structurele projecten met een hoge intensiteit:
CNC-bewerkingscentra voor precisie:Slagmachines, freesmachines, boormolens en elektrische ontladingsmachines (EDM) die submicron dimensie stabiliteit vereisen.
met een vermogen van niet meer dan 10 WIsoleert zware cyclische dynamische schokgolven, beschermt de fabrieksplaat en voorkomt de overdracht van trillingen naar naburige kantoren.
Machines en toestellen voor het vervaardigen van elektrische apparaten:Het absorbeert verticale ladingspieken van hoge amplitude en beschermt de fundering tegen vermoeidheid.
Commerciële sportschool loopbanden:Isoleert herhaalde stootschokken en voorkomt dat zware structuurschokken zich verspreiden over plafonds of aangrenzende kantoren.
Voor het knippen van scheren:Het absorbeert de plotselinge mechanische terugslagkrachten die worden gegenereerd tijdens het breken van platen en bij buigcycli met een hoog koppel.
Zware HVAC-installatie ruimtes:Ontkoppelt veeltonnen waterkoelers, industriële koeltorens en zware luchtcompressoren.
