Hoan 100301 Modulaire rubberen trillingsisolatiepads Tegelbare antivibratiewafelmatten

Hoan 100301 Modulaire rubberen trillingsisolatie pads

Elimineren van ernstige mechanische trillingen en geluidsvervuiling door gebouwen

In moderne bedrijfsgebouwen en zware industriële installaties is geluid dat door de constructie wordt veroorzaakt een aanhoudende en kostbare technische uitdaging.en de wederzijdse schokken van de compressor worden rechtstreeks overgedragen op betonnen vloerenDeze energie reist als solide geluidsgolven door de gebouwen, trilt de hele vloer, veroorzaakt geluidsklachten, losse leidingen en verstoort hoogprecisieapparatuur.
Als u te maken heeft met:
Structurele geluidsoverdracht: laagfrequente geluiden die zich verspreiden van de ruimtes met mechanische apparatuur door de vloerplaten naar kantoren of woonruimtes.
HVAC-buisspanningen: Ernstige trillingen in waterpompen of koelinstallaties veroorzaken buizenvermoeidheid, wat leidt tot vloeistoflekken en lassen scheuren.
Instrumentkalibratieverlies: Delicate laboratoriumwaarden of optische sensoren registreren vloertrillingen, wat resulteert in onbetrouwbare metingen.
De Hoan 100301 Modulaire Rubber Vibration Isolation Pads zijn de ultieme professionele ontkoppelingsoplossing.Deze zware "waffle" pad serie maakt gebruik van, gestapelde configuratie om structuurenergie op te nemen en een zeer stille machine werking te bereiken.

Producten galerij

Onze 100301-serie is voorzien van een dubbelzijdig wafelontwerp dat glijden voorkomt, de dynamische afbuiging verhoogt en een uniforme belastingverdeling garandeert.

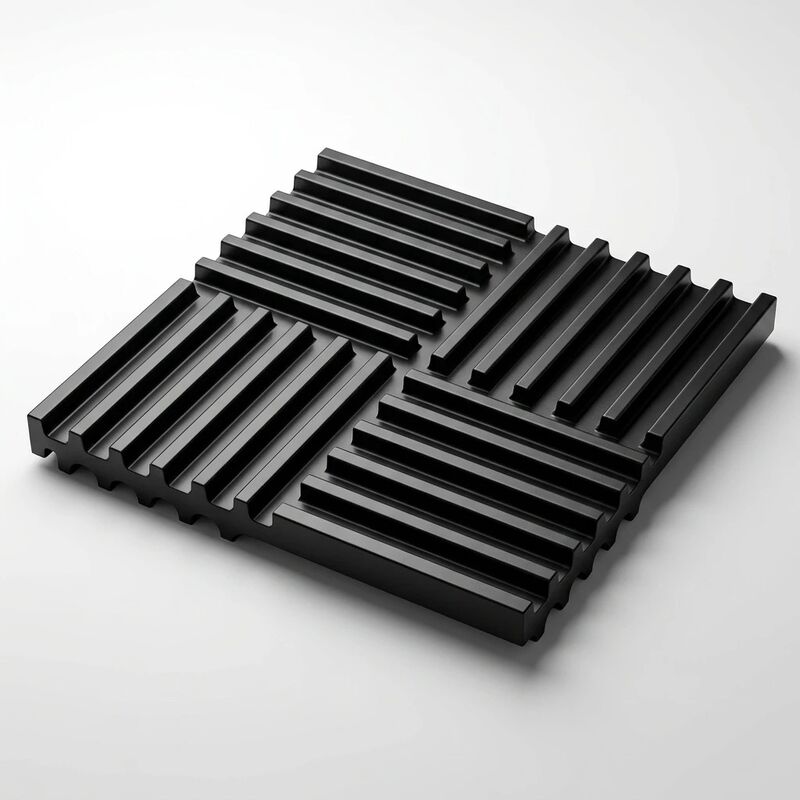

1Hoan 100301 Modulaire rubberen trillingsblokjes (standaardconfiguratie)

Met een hoogwaardige wafeltextuur die multi-directionele vacuümzakken creëert, biedt dit pad uitstekende statische wrijving en schokisolatie.(Figuur 1:Hoan 100301 Waffel Anti-Vibration Rubber Pad-Precisie-gevormd natuurlijk rubber met modulaire vergrendelingsverbindingen voor flexibele afmeting.)

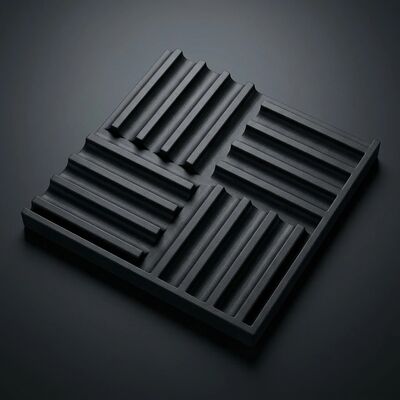

2Gridoppervlak en materiaalkwaliteit

Een close-up met onze hoogwaardige gevulcaniseerde elastomeer, met een consistente wanddikte en hoge scheurbestandheid, ontworpen voor veeleisende structurele omgevingen.(Figuur 2: Detail van het oppervlakprofiel-Thedense wafelrooster zorgt voor optimale scheerkenmerken en voorkomt vocht- of olieophoping onder het pad.)

Belangrijkste kenmerken Voordelen

Modulair vergrendelbaar tegelontwerp:De standaard enkelvoudige blokvoetafdruk is 85 mm x 85 mm x 20 mm.Individuele blokken kunnen naadloos worden verbonden in grotere matten om te passen bij elke apparatuurbasis of op de locatie worden gesneden met een nutsmes zonder de randstabiliteit of de belasting te verliezen.
Opstapelbare meerlaagse prestaties (1 tot 4 lagen):De 100301 ondersteunt gestapelde installaties tot 4 lagen hoog (algemene hoogten: 20 mm, 43 mm, 66 mm en 89 mm).Door het inbrengen van 3 mm gegalvaniseerde stalen platen tussen de lagen om de compressie lasten te verdelenHet systeem verlaagt zijn natuurlijke frequentie tot een opmerkelijke 5,3 Hz voor maximale laagfrequente bescherming.
Gecombineerd met een laag gehalte aan chemische stoffenSpeciaal gemengd NR (Natuurrubber), Neopreen of EPDM zorgt voor een superieure energieverlies.en industriële koelmachines.Nomenclatuur/deelNummersysteem:
Eerste cijfer (hardheid):Optioneel zachte 4 (40 Shore A) of extra-stijf 8 (80 Shore A) zijn aanpasbaar.
Tweede cijfer (blokken):Definieert de voetafdrukconfiguratie (1 = 1 blok, 2 = 2 blokken, 4 = 4 blokken, 6 = 6 blokken,8 = 8 blokken).
Derde cijfer na het streepje (lagen):Specificeert het aantal gestapelde lagen (1 tot 4 lagen, gescheiden door 3 mm belastingverdelingsplaten).

Hoge chemische weerstand tegen milieu:Geformuleerd om UV-straling, ozon, mois te weerstaanHet is een zeer efficiënt en efficiënt product, met een geringe blootstelling aan oliën of industriële vetten, waardoor een onderhoudsvrije levensduur van meer dan 10 jaar in ruwe omgevingen wordt gewaarborgd.

Gedetailleerde specificaties (Hoan 100301-serie - 60 Shore A hardheid)

De onderstaande tabel bevat de volledige technische specificaties voor de standaard 40, 60 en 80 Shore Aproduct-familie (met 60 Shore A als basis).Deze parameters zijn volledig gecertificeerd om betrouwbare mechanische berekeningen te garanderen.:

Technische toepassingen

Hoan 100301 modulaire trillingsblokjes worden wereldwijd vertrouwd door akoestische consultants, MEP-aannemers en machinebouwers om zowel hoogfrequente machineruis als laagfrequente zware schokken te isoleren.
Koeltorens voor HVAC-systemen:Ideaal voor het plaatsen van onder het dak gemonteerde luchtbehandelingseenheden (AHU's), koelers en verdamperende condensatoren om te voorkomen dat trillingen door betonnen structuren echo'en.Verwijderingspompen voor circulerende water met een groot volume en centrifugeventilatoren, het beschermen van structuurbuizen tegen vermoeidheidskraak.
met een vermogen van niet meer dan 50 WAbsorbeert hoge energie verticale en horizontale onevenwichtige krachten,stabiliseren compressor skids zonder stijve vloer verankering.
Delicaat laboratorium fundament bedden:Beschermt hoogvergrotingselektronenmicroscopen, coördinatenmetingsmachines (CMM's) en optische tafels tegen trillingen van de omgevingsvloer.
Architectonische drijvende vloeren akoestische ruimtes:Vaak gebruikt bij de bouw van theatervloeren, hotelgeneratorruimtes, opnamestudio's en mechanische fabrieksruimtes om een hoogwaardige akoestische ontkoppeling te bereiken.
