GR3-30A-A Vlinder-vormige Stalen Kabel Trillingsdemper
Deze trillingsdemper is ontworpen voor de stabiliteit van precisie-instrumenten en high-end apparatuur en beschikt over een innovatieve vlindervormige structuur voor superieure trillingsbescherming.
Productspecificaties
| Attribuut |
Waarde |
| Diameter |
2,4 mm |
| Installatietype |
Verticaal |
| Axiale stijfheid |
50N/mm |
| Kleur |
Zwart |
| Tekeningformaat |
DWG en PDF |
| Resonantiefrequentie |
40 Hz |
| Type demper |
Spiraalvormig |
| Totale breedte |
22 mm |
| Compressieverhouding |
1,2:1 |
| Conditie |
Nieuw |
| Dempingsfactor |
0,5 |
| Isolatiefrequentie |
5-50 Hz |
| Trillingsisolatie |
Tot 90% |
Productbeschrijving

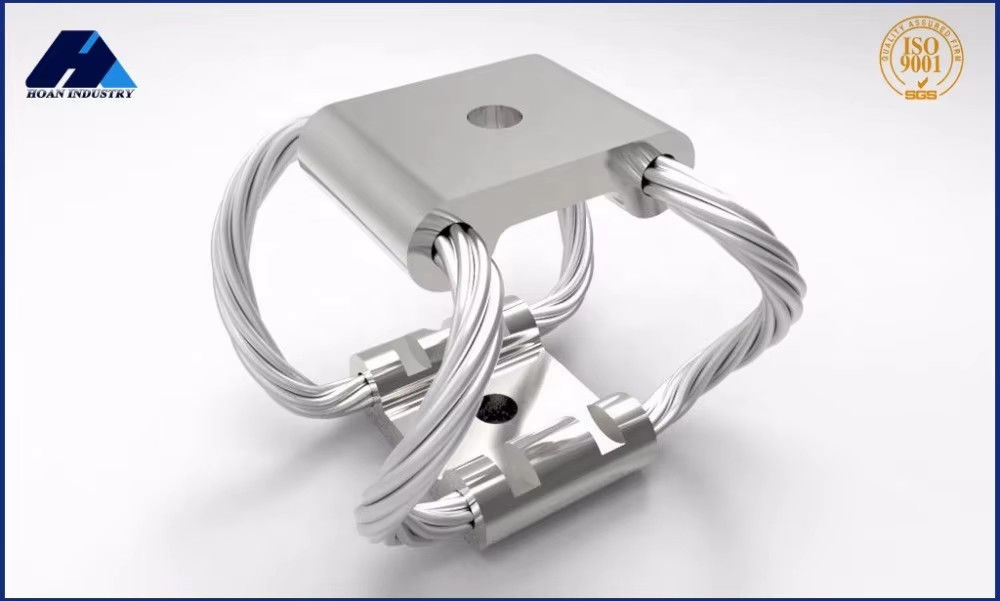

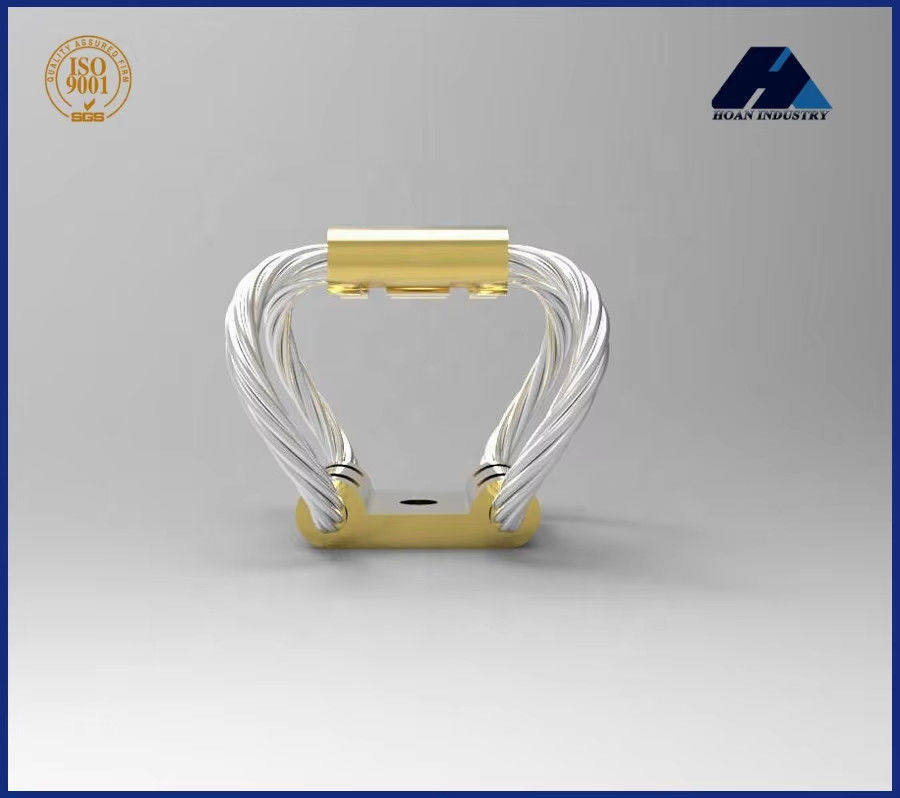

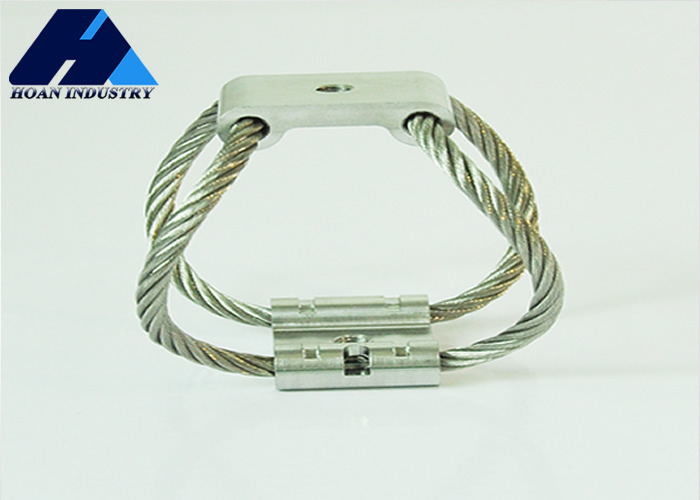

GR3 Serie Vlinder-vormige Stalen Kabel Trillingsdemper
De GR3-serie van Xi'an Hoan Microwave Co., Ltd. beschikt over een innovatieve vlindervormige structuur die uitzonderlijke trillingsisolatie biedt voor precisie-instrumenten en high-end apparatuur.
Het unieke vlinderontwerp bevat meerdere strengen van speciale roestvrijstalen kabel die in een nauwkeurig spiraalpatroon zijn gewikkeld, waardoor een symmetrische dubbele boogstructuur ontstaat. Deze configuratie biedt multidirectionele trillingsisolatie, waardoor trillingsenergie effectief wordt geabsorbeerd en afgevoerd, zowel in horizontale als verticale richtingen.
Belangrijkste kenmerken zijn:
- Speciale roestvrijstalen constructie voor anti-vermoeidheid, corrosiebestendigheid en langdurige stabiliteit
- Lage stijfheid met hoge dempingseigenschappen
- Uitstekende gevoeligheid voor micro-vibraties en kortstondige schokken
- Effectieve isolatie van middelhoge en hoogfrequente trillingen
- Betrouwbare prestaties in complexe omgevingen, waaronder temperatuurschommelingen en matige zoutnevel
Modeldiagram
Statische-belastingscurve
Technische specificaties
| Nr. |
Model |
Max. statische belasting (N) |
Max. doorbuiging (mm) |
Kv(Trilling) (KN/m) |
Ks(Schok) (KN/m) |
| 1 |
GR3-30A-A |
30 |
7,1 |
24 |
12 |
| 2 |
GR3-22A-A |
22 |
10,4 |
12 |
6,1 |
| 3 |
GR3-18A-A |
18 |
14,2 |
8,4 |
3,5 |
| 4 |
GR3-11A-A |
11 |
19,3 |
5,8 |
1,9 |
Montageopties
Opties voor montagesplintmateriaal:
- Roestvrij staal
- Aluminium
Opties voor oppervlaktebehandeling voor aluminiumlegering montageklemmen:
- Wit anodiseren: Standaard oppervlaktebehandeling die de natuurlijke kleur van het aluminium behoudt en tegelijkertijd de hardheid verhoogt
- Hard anodiseren: Biedt aanzienlijk verhoogde hardheid in vergelijking met wit anodiseren, met een donkerdere oppervlakteafwerking. Aanbevolen voor complexe of veeleisende toepassingen
Veelgestelde vragen
V: Bent u een fabrikant of een handelsonderneming?
A: Wij zijn een fabrikant, geen handelsonderneming. Wij produceren onze producten in onze eigen faciliteiten, waardoor we volledige controle hebben over de kwaliteit en het productieproces. Hierdoor kunnen we concurrerende prijzen en op maat gemaakte oplossingen rechtstreeks aan onze klanten aanbieden.
V: Kunt u producten voor ons aanpassen?
A: Ja, we hebben de mogelijkheid om onze producten aan te passen aan uw specifieke behoeften. Neem contact met ons op met uw wensen, en ons team zal met u samenwerken om een op maat gemaakte oplossing te creëren die past bij uw voorkeuren.
V: Wat is de levertijd?
A: Monsters duren doorgaans 2 tot 5 dagen. Voor massaproductie is de geschatte levertijd 7 tot 20 dagen. De levering kan sneller zijn als we voorraad hebben.
V: Kan ik monsters krijgen voordat ik een bestelling plaats?
A: Ja, sample bestellingen worden geaccepteerd.
V: Hoe verloopt uw verzending?
A: Wereldwijde verzendservice is beschikbaar. Neem contact met ons op voordat u bestelt, aangezien de verzendkosten kunnen variëren.
V: Biedt u kortingen voor bulkbestellingen?
A: Ja, we bieden kortingen voor bulkbestellingen. Het kortingspercentage kan variëren afhankelijk van de bestelhoeveelheid.
