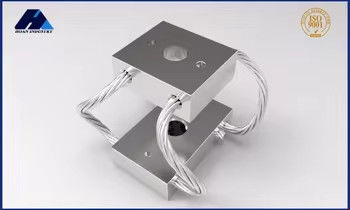

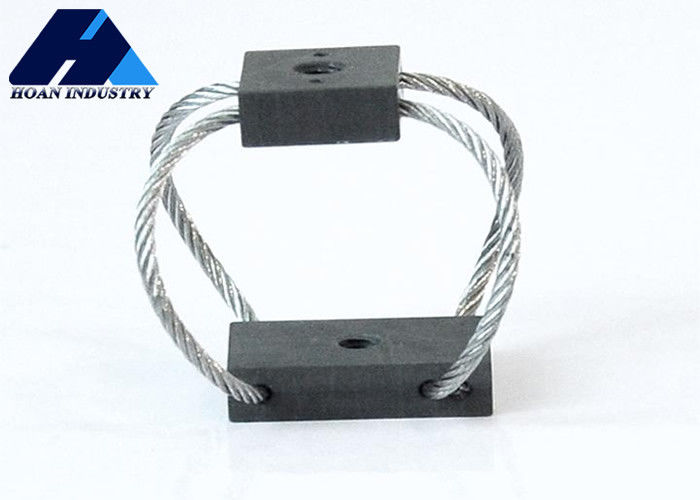

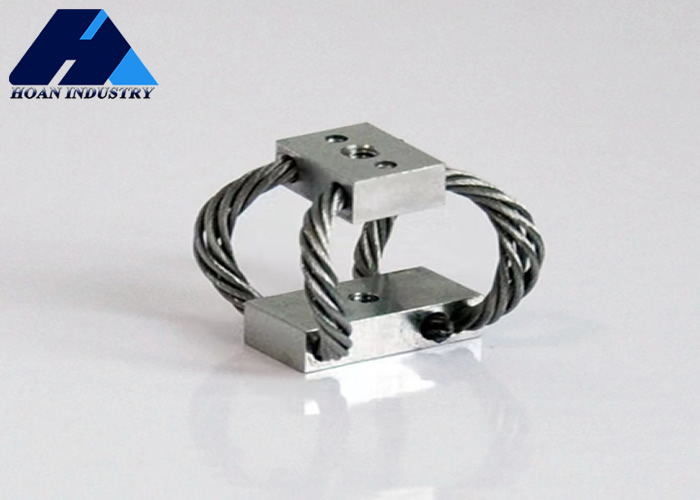

GR3-11A-A Het essentiële hulpmiddel voor het verminderen van trillingsinterferentie in gevoelige apparaten en hoogwaardige elektronische apparatuur
Productkenmerken
| Attribuut | Waarde |
| Werktemperatuur | -55 ~ 120 |
| Haven | Xi'an of gespecificeerd |
| Aantal draden | 7 |
| Diameter | 2,4 mm |
| Laadbereik | 3,5-2000 kg |
| Max statische belasting | 20-47N (2kg-4.8kg) |
| Breedte | 30 mm |
| Productsleutelwoorden | draadtrillingsdemper |
| Onderhoud | Laag |
| Functies | Verankering gaten; Oliebestendig |
| Aanpassing | Verstelbaar |
Productbeschrijving
GR3 -serie
GR3 vlindervormige trillingsisolator-De wetenschappelijke basis voor dynamische stabiliteit van precisieapparatuur
De prestatielimieten van precisie-instrumenten, meetsystemen en high-end elektronische apparatuur worden vaak beperkt door kleine interferentie voor milieutrillingen. De GR3 vlindervormige staaldraad touw trillingsisolator van Xi'an Hoan Microwave Co., Ltd., door zijn nauwkeurig ontworpen mechanische eigenschappen, bouwt een hoeksteen van dynamische stabiliteit voor deze gevoelige apparaten.
De kernwaarde van GR3 ligt in zijn geoptimaliseerde dynamische responskenmerken. De vlindervormige staaldraadstructuur is zorgvuldig ontworpen om een extreem lage dynamische stijfheid te bereiken. Dit betekent dat GR3 binnen de operationele frequentieband van de apparatuur (met name gemiddelde en hoge frequenties) een zeer lage impedantie heeft voor trillingsingang, waardoor de trillingsmisering van trillingen aanzienlijk wordt verminderd en effectief isoleert van grondtrillingen of zelfstoornissen van apparatuur. Het unieke niet-lineaire staaldraadwrijvingswrijvingsdemmechanisme biedt een hoge verliesfactor, die snel resonantie-energie kan afwijzen, resonantiepieken kan onderdrukken en trillingsverzwakkingstijd verkort-dit is cruciaal voor het verbeteren van de tijdelijke responssnelheid en steady-state nauwkeurigheid van de apparatuur.
GR3 presteert bijzonder goed in micro-vibratiecontrole. Het lage initiële statisch stijfheidsontwerp stelt het in staat om gevoelig te reageren op extreem kleine trillingsingangen en het demping-energiedissipatiemechanisme te activeren, waardoor de relatieve verplaatsingen van submicron effectief worden onderdrukt. Dit voldoet aan de stringente vereisten voor sub-micron of zelfs nano-niveaus stabiliteit in optische platforms, elektronenmicroscopen, lithografie-apparatuur en meer.
Bovendien kan de uitstekende anti-overvoedingstabiliteit niet worden genegeerd. De vlindervormige structuur heeft een natuurlijk brede basis en een laag midden van zwaartekrachtontwerp, wat een goede anti-weg en anti-torsiemogelijkheden biedt voor precisieapparatuur die erop is geïnstalleerd. Dit zorgt ervoor dat het platform horizontaal en directioneel stabiel blijft wanneer het wordt onderworpen aan laterale verstoringen of de werking van interne bewegende componenten van de apparatuur.
De GR3-vlindervormige staaldraad trillingsisolator, door nauwkeurig stijfheid, demping en structurele stabiliteit te reguleren, transformeert complexe trillingsisolatietheorieën in betrouwbare engineeringpraktijken. Het is een onmisbaar dynamisch stabiliteitsplatform geworden om ervoor te zorgen dat precisieapparatuur zijn uiteindelijke prestaties kan uitoefenen en ultrafijne bewerkingen kan bereiken.
Model genaamd
Statische ladingcurve
| Nee. | Model | Max statische belasting (n) | Max Deflection (mm) | KV (trilling) (KN/M) | KS (shock) (KN/M) |
| 1 | GR3-30A-A | 30 | 7.1 | 24 | 12 |
| 2 | GR3-22A-A | 22 | 10.4 | 12 | 6.1 |
| 3 | Gr3-18a-A | 18 | 14.2 | 8.4 | 3.5 |
| 4 | GR3-11A-A | 11 | 19.3 | 5.8 | 1.9 |
| Nee. | Model | Max statische belasting (n) | Max Deflection (mm) | KV (trilling) (KN/M) | KS (shock) (KN/M) |
| 1 | GR3-30A-A | 12 | 9.4 | 14 | 5.3 |
| 2 | GR3-22A-A | 10 | 13.2 | 8.8 | 3.2 |
| 3 | Gr3-18a-A | 6.7 | 17.3 | 5.8 | 1.8 |
| 4 | GR3-11A-A | 4.4 | 22.9 | 3.5 | 0,9 |
| Nee. | Model | Max statische belasting (n) | Max Deflection (mm) | KV (trilling) (KN/M) | KS (shock) (KN/M) |
| 1 | GR3-30A-A | 12 | 8.4 | 6.1 | 6.1 |
| 2 | GR3-22A-A | 8.5 | 11.9 | 3.5 | 3.5 |
| 3 | Gr3-18a-A | 6.2 | 15.5 | 1.8 | 1.8 |
| 4 | GR3-11A-A | 4.4 | 20.6 | 1.1 | 1.1 |
Materiaalopties voor montagepalken
Roestvrij staal of aluminium kan worden geselecteerd
Oppervlaktebehandelingsopties voor montagekleaten van aluminiumlegering
- White Anodizing:De oppervlaktebehandeling om het aluminiumoppervlak harder te maken dan zichzelf. De kleur van de witte geanodiseerde aluminiumbevestigingsstaven houdt dezelfde kleur als het aluminium zelf. Het is de normale oppervlaktebehandeling van de aluminiumbevestigingsstaven.
- Hard anodiseren:De oppervlaktebehandeling om de aluminium bevestigingsstaven veel harder te maken dan de witte geanodiseerde manier. De kleur van de harde geanodiseerde aluminium montagebanden is donkerder dan de witte anodiserende manier. Speciaal gebruik voor complexe of speciale vereisten van de werkomstandigheden van het gebruik van draadkabelissolators.
