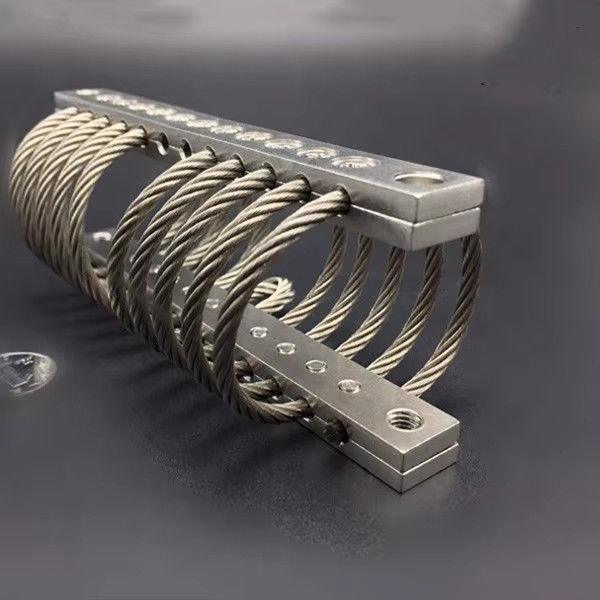

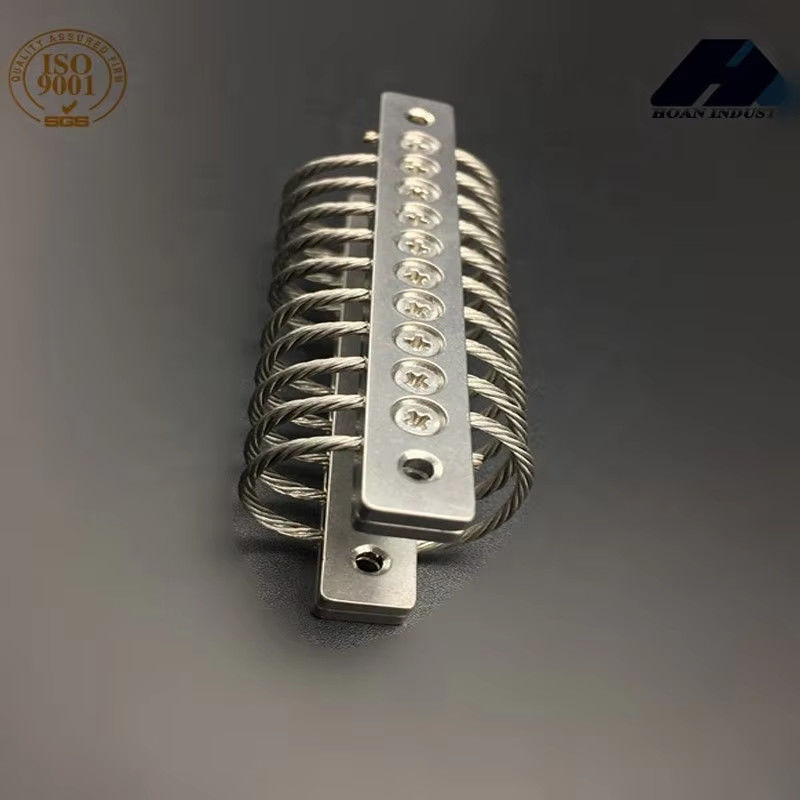

JGX-0956A-75A Trillingsisolator met draadtouw voor lucht- en ruimtevaart- en militaire apparatuur met niet-lineaire stijfheid

JGX-0956A-serie

De door Xi'an Hoan Microwave Co., Ltd. ontwikkelde trillingsisolatoren van de JGX-0956-serie zijn gericht op de trillingsbeheersvereisten van precisie-instrumenten, lucht- en ruimtevaart en militaire apparatuur.Vervaardigd door middel van spiraalvormige wikkeling met constante spanning van hoogsterke draadtouwen van roestvrij staal, stellen zij een mechanisch systeem op dat "flexibele vervorming om zich aan dynamische belastingen aan te passen + stijve steun om de structurele stabiliteit te waarborgen" integreert.

Deze structuur verspilt energie door middel van microscopische wrijving tussen stalen draden.zich onderscheidt van het visco-elastische dempingsmechanisme van traditionele rubberisolatoren en dus beter geschikt is voor breedbandtrillingsscenario's.

Door gebruik te maken van zijn niet-lineaire stijfheidseigenschap bereikt het product een efficiënte trillingsisolatie in het hoogfrequentiebereik van 50~2000 Hz.Geverifieerd door middel van tests door derden (volgens de trillingstestmethode in GJB 150), zijn trillingsoverdraagbaarheid ≤ 10% (equivalent aan een trillingsreductie-efficiëntie van ≥ 90%),effectief afremmen van hoogfrequente verstoringen zoals schokken bij het opstarten van apparatuur en straling van externe elektromagnetische apparaten.

na drie temperatuurcycli tussen -55 °C (4 uur isolatie) en 150 °C (4 uur isolatie) na het doorstaan van milieutests volgens de militaire norm GJB 150-2009,de stijfheidsverliesgraad blijft ≤ 8% en de fluctuatie van de dempingsgraad ≤ 10%, waardoor prestatiestabiliteit onder extreme bedrijfsomstandigheden wordt gewaarborgd (bv. plateau radars, luchtgebonden traagheidsnavigatiesystemen).

Waarom u ons kiest

Geen griezel of veroudering.
* Hoge interne demping.
* Zeer breed temperatuurbereik.
* Grote verscheidenheid aan toepassingen.
* Snelle en zuinige prototyping.
* Zeer robuuste constructie en lange levensduur.
* Uitstekende combinatie van schok- en trillingsisolatie.
* Niet aangetast door chemische stoffen, zeewater, ozon, UV-stralen

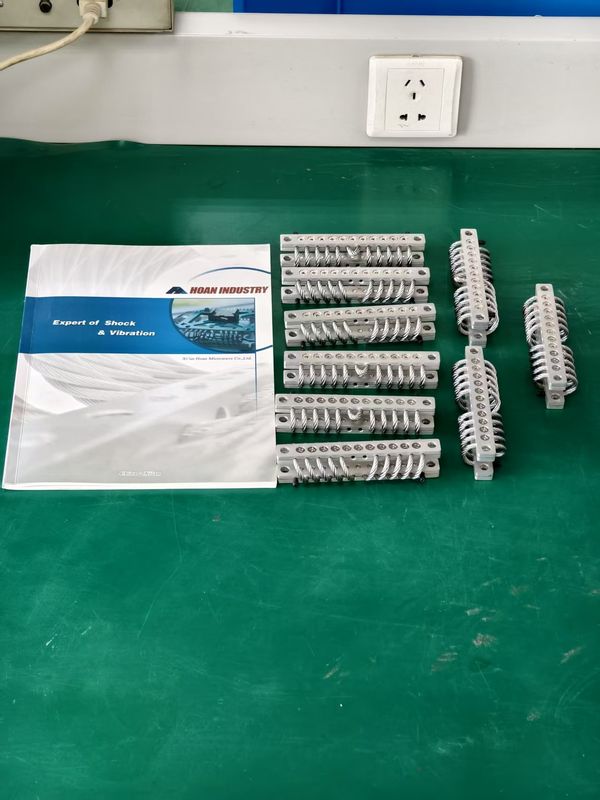

Foto's van klanten
