Plaats van herkomst:
China
Modelnummer:
Gr5
Video
Samenvatting:

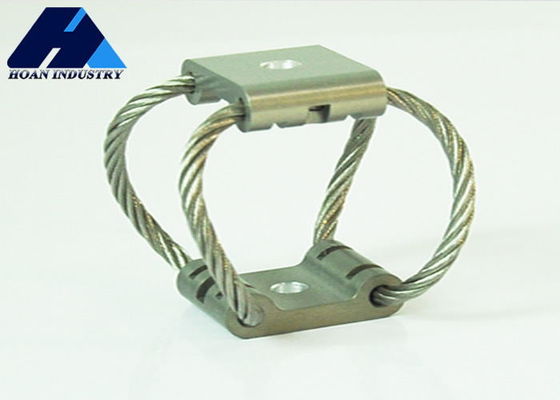

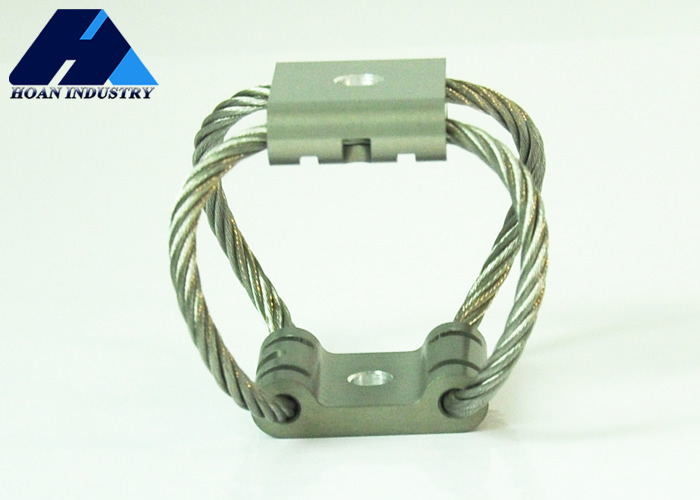

Een geprefabriceerde trillingsisolator (GR-vlindertype) is een efficiënt trillingsisolatieapparaat dat speciaal is ontworpen om de doorstroming van trillingen veroorzaakt door verschillende mechanische apparatuur te verminderen.Dit type isolatieapparaat is vernoemd naar zijn unieke vlindervorm, ontworpen om een geoptimaliseerde trillingsabsorptie te bieden.
Montageopties
Grootte-parameter:
| productmodel | Hoogte | Gewicht | Gewicht per eenheid | Montageopties | Door het gat | Draad | C'sink |
| GR5-80D-A | 41 | 48 | 0.72 | A, B, C, D, E, S. | ¢7 | M6x1.0 | 90 |
| GR5-38D-A | 53 | 54 | 0.77 | ||||
| GR5-27D-A | 60 | 59 | 0.81 | ||||
| GR5-16D-A | 76 | 67 | 0.90 |
Verticale belasting
| Het aantal curves | Model | Maximale statische belasting ((N) | Maximale vervorming(mm) |
Vibratiestijfheid KN/m) |
Strijdstijfheid ((KN/m) |
| 1 | GR5-80D-A | 80 | 19.6 | 22 | 11 |
| 2 | GR5-38D-A | 38 | 28.7 | 11 | 4.4 |
| 3 | GR5-27D-A | 27 | 34.8 | 7.9 | 3.2 |
| 4 | GR5-16D-A | 16 | 49.3 | 4.4 | 1.4 |
45 ° richtingbelasting:
| Het aantal curves | Model | Maximale statische belasting(N) | Maximale vervorming(mm) | Vibratiestijfheid(KN/m) | Stevigheid bij inslag(KN/m) |
| 1 | GR5-80D-A | 24 | 18.3 | 12 | 6.1 |
| 2 | GR5-38D-A | 13 | 28.4 | 5.3 | 2.3 |
| 3 | GR5-27D-A | 11 | 36.1 | 3.6 | 1.4 |
| 4 | GR5-16D-A | 6.7 | 53.8 | 1.9 | 0.7 |
Zijdelingse belasting:
| Het aantal curves | Model | Maximale statische belasting(N) | Maximale vervorming(mm) | Vibratiestijfheid(KN/m0 | Vibratiestijfheid(KN/m) |
| 1 | GR5-80D-A | 20 | 16.5 | 4.4 | 4.4 |
| 2 | GR5-38D-A | 13 | 25.7 | 2.1 | 2.1 |
| 3 | GR5-27D-A | 11 | 32.5 | 1.4 | 1.4 |
| 4 | GR5-16D-A | 6.7 | 48.5 | 0.7 | 0.7 |
