Plaats van herkomst:
China
Modelnummer:
GR4
Video
Samenvatting

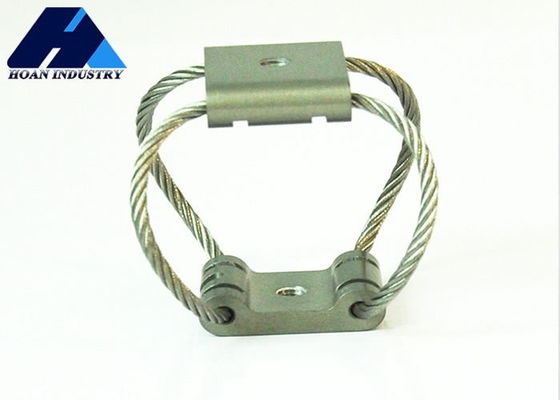

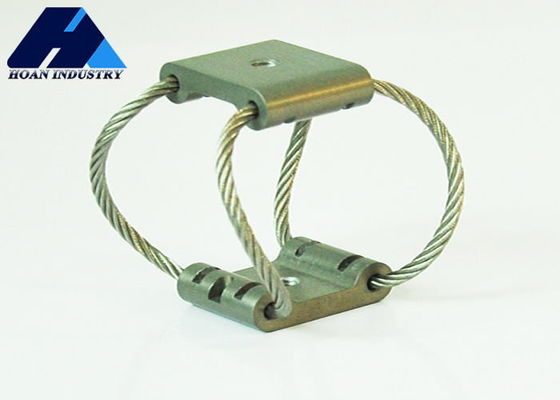

Een geprefabriceerde trillingsisolator (GR-vlindertype) is een efficiënt trillingsisolatieapparaat dat speciaal is ontworpen om de doorstroming van trillingen veroorzaakt door verschillende mechanische apparatuur te verminderen.Dit type isolatieapparaat is vernoemd naar zijn unieke vlindervorm, ontworpen om een geoptimaliseerde trillingsabsorptie te bieden.
Afmetingen van het product
Montageopties
Grootte-parameter:
| Productmodel | Hoogte | Gewicht | Eenvoudig gewicht (zwaarder) | Installatiemethode | Doorgangsgrootte | Specificaties van de draad | Counter-sink conic |
| GR4-24D-A | 42 | 47 | 0.63 | A, B, C, D, E, S. | ¢7 | M6x1.0 | 90 |
| GR4-18D-A | 53 | 54 | 0.63 | ||||
| GR4-13D-A | 60 | 59 | 0.68 | ||||
| GR4-6.7D-A | 75 | 68 | 0.77 | ||||
|
|
Verticale belasting
45 ° richtingbelasting:
|
Het aantal curves |
Model | Maximale statische belasting(N) | Maximale vervorming(mm) | Vibratiestijfheid(KN/m) | Stevigheid bij inslag(KN/m) |
| 1 |
GR4-24D-A |
8.5 | 17.3 | 1.9 | 1.9 |
| 2 |
GR4-18D-A |
7.1 | 26.4 | 1.1 | 1.1 |
| 3 |
GR4-13D-A |
5.3 | 33.3 | 0.7 | 0.7 |
| 4 |
GR4-6.7D-A |
3.3 | 47 | 0.4 | 0.4 |
Zijdelingse belasting:
| Het aantal curves | Model | Maximale statische belasting(N) | Maximale vervorming(mm) | Vibratiestijfheid(KN/m) | Stevigheid bij inslag(KN/m) |
| 1 | GR3-30D-A | 12 | 8.4 | 6.1 | 6.1 |
| 2 | GR3-22D-A | 8.5 | 11.9 | 3.5 | 3.5 |
| 3 | GR3-18D-A | 6.2 | 15.5 | 1.8 | 1.8 |
| 4 | GR3-11D-A | 4.4 | 20.6 | 1.1 | 1.1 |
kenmerkend:
1Innovatief ontwerp: het vlindervormige ontwerp verbetert de structurele sterkte van de isolator en behoudt tegelijkertijd voldoende flexibiliteit om zich aan te passen aan verschillende trillingsfrequenties en amplitudes.
2Efficiënte trillingsisolatie: het kan effectief trillingen van mechanische apparatuur isoleren en absorberen, waardoor de impact en het geluid op gebouwconstructies of omringende apparatuur worden verminderd.
3Duurzaamheid en betrouwbaarheid: het gebruik van hoogwaardige materialen en geavanceerde productietechnologie zorgt voor duurzaamheid en langdurige stabiliteit in verschillende omgevingen.
4Eenvoudig te installeren en onderhouden: het modulaire ontwerp maakt het installatieproces snel en gemakkelijk, terwijl het onderhoudswerk relatief gemakkelijk is, wat helpt bij het verlagen van de bedrijfskosten.
Toepassing:
1Fotografie en videografie
2. Verkenning en kartografie vanuit de lucht
3- Luchtcommunicatie.
