Modelnummer:
Gr1
Video
Video
Video

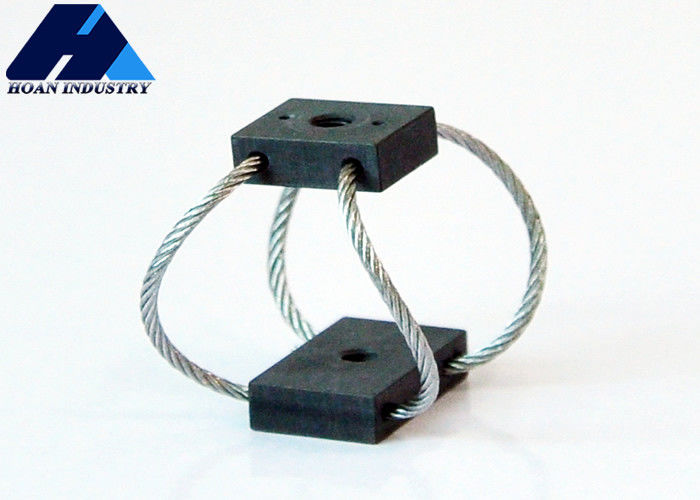

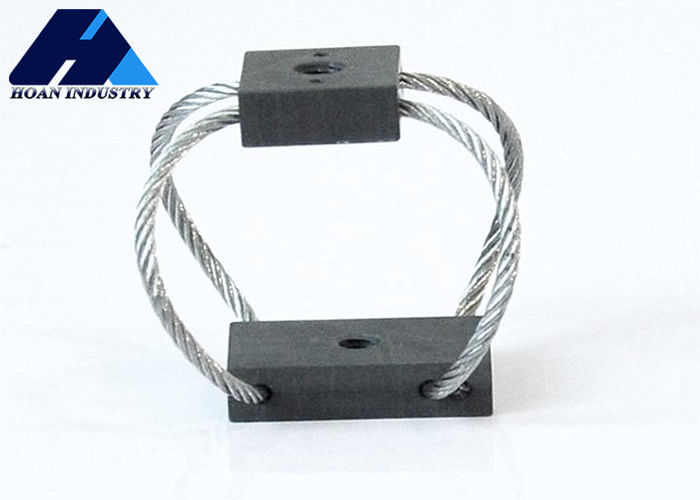

Een geprefabriceerde trillingsisolator (GR-vlindertype) is een efficiënt trillingsisolatieapparaat dat speciaal is ontworpen om de doorstroming van trillingen veroorzaakt door verschillende mechanische apparatuur te verminderen.Dit type isolatieapparaat is vernoemd naar zijn unieke vlindervorm, ontworpen om een geoptimaliseerde trillingsabsorptie te bieden.
Montage-opties:
DIMENSIE TEKEN:
Grootte-parameter:
| productmodel | Hoogte | Gewicht | Gewicht per eenheid | Montageopties | Door het gat | Draad | C'sink |
| GR1-3.3D-A | 17 | 19 | 0.05 | A, B, C, D, E, S. | ¥3.3 | M3x0.5 | 90 |
| GR1-2.4D-A | 19 | 20 | 0.05 | ||||
| GR1-1.8D-A | 23 | 23 | 0.05 | ||||
| GR1-1.3D-A | 26 | 26 | 0.05 |
Verticale belasting
45 ° richtingbelasting:
Zijdelingse belasting:
| aantal curve |
model |
maximale statische belasting ((N) | maximale vervorming ((mm) |
trillingen stijfheid ((KN/m) |
slagstijfheid ((KN/m) |
| 1 | GR1-3.3D-A | 1.6 | 8.6 | 2.1 | 0.8 |
| 2 | GR1-2.4D-A | 1.1 | 10.9 | 1.5 | 0.4 |
| 3 | GR1-1.8D-A | 0.8 | 14.7 | 0.9 | 0.3 |
| 4 | GR1-1.3D-A | 0.5 | 18.3 | 0.5 | 0.1 |
kenmerkend:
1Innovatief ontwerp: het vlindervormige ontwerp verbetert de structurele sterkte van de isolator en behoudt tegelijkertijd voldoende flexibiliteit om zich aan te passen aan verschillende trillingsfrequenties en amplitudes.
2Efficiënte trillingsisolatie: het kan effectief trillingen van mechanische apparatuur isoleren en absorberen, waardoor de impact en het geluid op gebouwconstructies of omringende apparatuur worden verminderd.
3Duurzaamheid en betrouwbaarheid: het gebruik van hoogwaardige materialen en geavanceerde productietechnologie zorgt voor duurzaamheid en langdurige stabiliteit in verschillende omgevingen.
4Eenvoudig te installeren en onderhouden: het modulaire ontwerp maakt het installatieproces snel en gemakkelijk, terwijl het onderhoudswerk relatief gemakkelijk is, wat helpt bij het verlagen van de bedrijfskosten.
Toepassing:
1Fotografie en videografie
2. Verkenning en kartografie vanuit de lucht
3- Luchtcommunicatie.
