JZP-3.0B Rubber Schokdemper

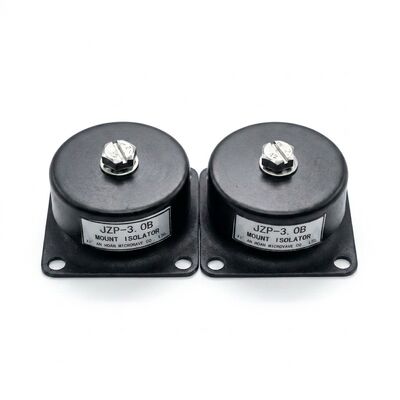

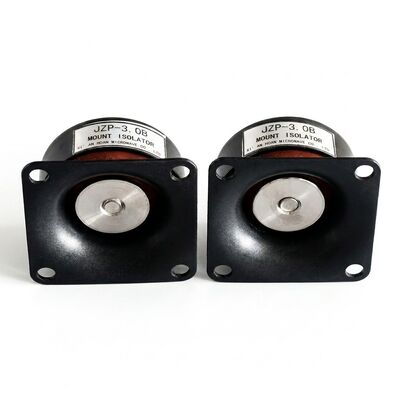

De JZP-3.0B is een geassembleerde rubberen schokdemper uit de JZP-B serie, vervaardigd door Xi'an Hoan. Het apparaat draagt een nominale belasting van 3,0 kg en combineert een stalen veer met een gegoten elastomeerelement. Geïnstalleerd tussen een trillingsbron en zijn ondersteuning, absorbeert het schokken en vermindert het overgedragen trillingen, waardoor contactgeluid weggehouden wordt van vloeren, frames en behuizingen. Typische montagepunten zijn voertuigassemblages, algemene machines, motoren, compressoren, ventilatoren en pompen.

Fail-safe vergrendeld structureel ontwerp en ontkoppelde stijfheidsverhoudingen

Fail-safe vergrendeld structureel ontwerp. Het elastomeerelement en de metalen fittingen van de JZP-3.0B worden bij elkaar gehouden door een vergrendelde verbinding in plaats van alleen door hechting. Onder normale belasting verdeelt de verbinding de kracht gelijkmatig over de contactvlakken. Als de verbinding tussen rubber en metaal overbelast raakt, houdt de vergrendeling het elastomeer gevangen in de behuizing, zodat de isolator niet in losse delen uiteenvalt. De ondersteunde apparatuur blijft op zijn plaats tijdens een overbelasting, wat secundaire impactschade aan instrumenten en behuizingen beperkt.

Ontkoppelde axiale en radiale stijfheidsverhoudingen. Axiale en radiale stijfheidswaarden worden gecontroleerd via aparte ontwerp-parameters: de axiale richting wordt bepaald door de hoogte en dwarsdoorsnede van de elastomeerkolom, terwijl de radiale richting wordt bepaald door de kolomdiameter en de interne speling van de behuizing. Omdat de twee waarden onafhankelijk worden aangepast, kan de JZP-3.0B een afgestemde axiale respons leveren voor zijn nominale belasting van 3,0 kg, samen met laterale beperking in de radiale richting. De isolator behoudt een resonantiefrequentie nabij 41,5 Hz met een dempingsverhouding boven 0,13 over deze montage-arrangementen.

Modelgegevens (JZP-3.0B)

De onderstaande waarden zijn afkomstig uit de JZP-3.0B rij van het JZP-B technische blad.

Dimensionale parameters

De JZP-3.0B volgt de JZP-B lay-out. De onderstaande rij geeft de dimensionale waarden van de JZP-B lay-out (D, H, h, A, B, d1, MG en R) die door de JZP-3.0B worden gebruikt.

Toepassingen

De JZP-3.0B is geschikt voor apparatuur die moet blijven draaien terwijl een nabijgelegen machine trillingen genereert: motoren en tandwielkasten in voertuigen en schepen, compressoren, ventilatoren, pompen en generatoren in fabrieken, en kasten die elektronische besturingen bevatten. Het wordt ook gebruikt op machinevoeten en onder lichte machinekamers waar het doel is om te voorkomen dat trillingen zich verspreiden naar bezette vloeren.
