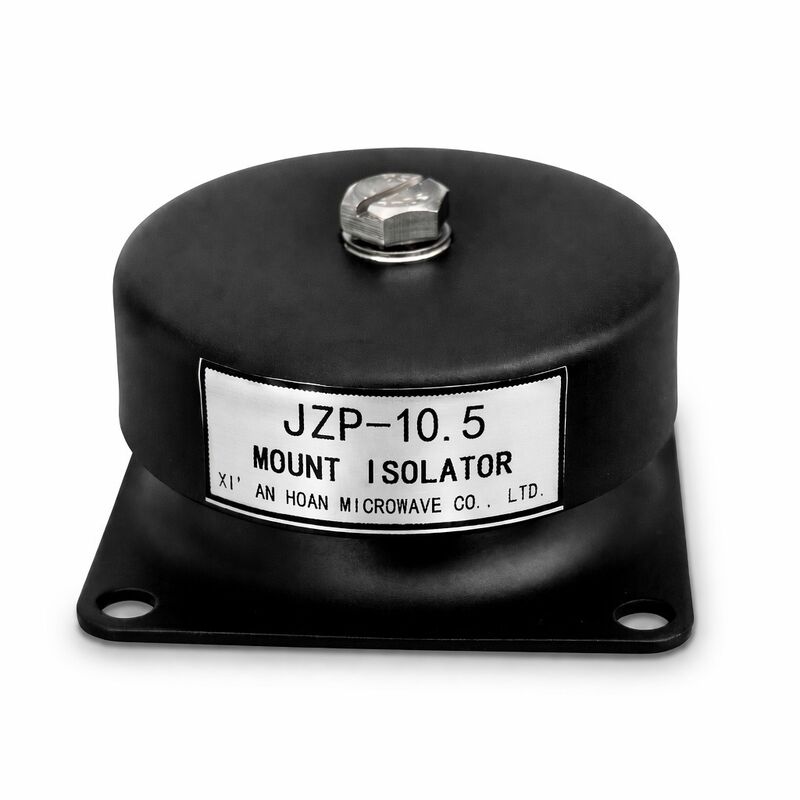

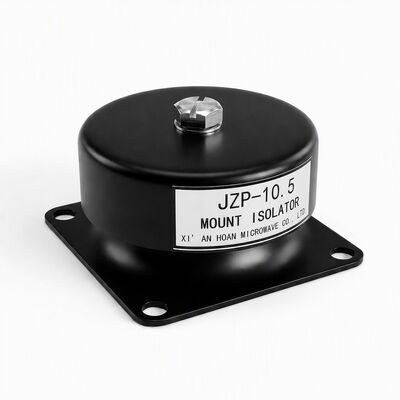

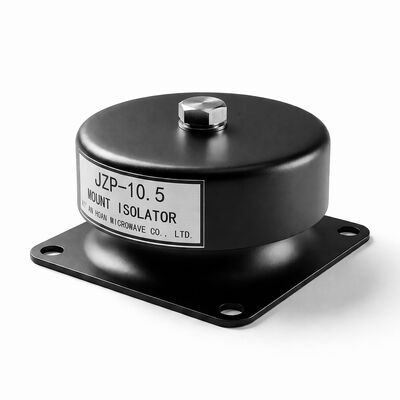

JZP-10.5 rubberen schokdemper Mount 3D multidirectionele belastingsabsorptie Antistatische ESD veilige trillingsisolator

JZP-10.5 Multidirectionele ESD-veilige trillingsisolator

DeJZP-10.5Het programma is gericht op een specifieke uitdaging op het gebied van precisieproductie en elektronica: de behoefte aanVibratie-isolatie die vanuit elke richting werktTerwijlmet een vermogen van niet meer dan 50 WDe elastomeer geometrie en de geleidende verbinding maken het de beste keuze voor halfgeleider gereedschappen, inspectieapparatuur,en serverinfrastructuur waar ESD-gebeurtenissen miljoenen uitvaltijden kunnen veroorzaken.

Hoe werkt 3D meerrichtingsabsorptie?

In tegenstelling tot conventionele cilindrische bevestigingen die uitblinken in axiale compressie, maar drastisch verstijven onder scheer- en buigbelastingen, gebruikt de JZP-10.5 eenprofiel van elastomeer van de bolsectorDeze geometrie zorgt voor een bijna isotrope stijfheid, wat betekent dat de reactie van de bevestiging vergelijkbaar is of de trillingen nu axiaal, radial of op elke schuine hoek komen.Het rubberen element buigt in de gecombineerde compressie-schermmodusDe JZP-10 is in de test gestuit.5 bereikte trillingsverliespercentages van 82-85% over een 10-500 Hz-excitatiebandbreedte bij belasting tot 50-70% van de nominale capaciteit.

ESD-beschermingsmechanisme

• Leidende koolstofnetwerkenDe NR/CR-basispolimer is geladen met hooggeleidende koolstofzwarte met een volumegroep boven de drempel van percolatie.het vormen van continue geleidende paden door de elastomeermatrix zonder afbreuk te doen aan de mechanische eigenschappen.
• Oppervlakteweerstand 104-106 Ω Geplaatst in de statisch-dissipatieve sweet spot: voldoende geleidend om ladingen binnen milliseconden af te bloeden (voldoende aan ANSI/ESD S20.20-vereisten voor een ontbindingstijd van < 2 seconden van 1000V tot 100V),nog steeds voldoende weerstand bieden om gevaarlijke stroomstroom te voorkomen bij toevallig contact met live circuits.
• Permanente antistatische eigenschapIn tegenstelling tot actuele antistatische sprays die na behandeling en reiniging afnemen, biedt de koolstofgevulde verbinding een permanente, vochtigheidsonafhankelijke ESD-bescherming gedurende de gehele levensduur van het product.

Productie en naleving

• Gecontroleerde mengomgeving¢ De dispersie van koolstofzwart wordt bereikt door middel van interne vermenging met twee doorgangen (Banbury-type) met realtime monitoring van de vermogenskurve om de kwaliteit van de dispersie te verifiëren.dus elke partij ondergaat inline resistiviteit coupon testen voor het gieten.
• IEC 61340-5-1 NalevingHet ESD-beheersprogramma van de Europese Commissie volgt de internationale norm voor de bescherming van elektronische apparaten tegen elektrostatische verschijnselen.Bij elke zending zijn documentatiepakketten beschikbaar, met inbegrip van certificaten van overeenstemming en batchresistiviteitslogs.
• Traceerbaarheid- Aan elke productiepartij wordt een unieke batchcode toegewezen die terug te voeren is op de grondstofpartijen, de mengparameters, de moldepressen en de QC-testgegevens die gedurende 36 maanden zijn bewaard.

Technische specificaties

Installatie en onderhoud

• Zorg ervoor dat het montageoppervlak elektrisch is aangesloten op het ESD-aansluitnetwerk van de installatie (aanbevolen: < 1 Ω aan de grond)
• Periodiek controleren van de oppervlakteweerstand met een gekalibreerde megohmmeter per aanbevolen interval IEC 61340-2-3: om de 6 maanden of om de 2000 bedrijfsuren
• Verf, coat of kleefmiddel niet aan het rubberoppervlak, omdat dit de geleidbaarheid in gevaar brengt
• Reinig alleen met isopropylalcohol en een pluisvrije doek; oplosmiddelen op basis van oplosmiddelen kunnen antistatische toevoegingsmiddelen extraheren
• Vervangen van bevestigingsstukken met fysieke scheuren, een permanent apparaat dat meer dan 15% van de oorspronkelijke hoogte heeft of metingen van de weerstand buiten het bereik van 104-106 Ω

Toepassingen in de industrie

• Vervaardiging van halfgeleiders¢ Waferbehandelingsrobots, isolatie van lithografietools, CMP-machine trillingsdemping in cleanrooms van klasse 100/1000
• SMT-assemblagelijnen
• Infrastructuur van datacenters- Isolatie van de serverrack, ontkoppeling van de trillingen van de HDD-array, montage van de CRAC-eenheid om geluid door de structuur te voorkomen
• Medisch & LaboratoriumCentrifuge trillingsisolatie, montage van elektronenmicroscoopbasis, precisiebalanstabellen, PCR thermische cyclerplatformen
• Test en meting¢ Fundamenten van coördinaten meetmachines (CMM), laserinterferometertabellen, trillingsgevoelige metrologische apparatuur

Vergelijkend voordeel

Conventioneel trillingsbevestigingen vereisen afzonderlijke aardingsbanden of geleidende matten om ESD-problemen aan te pakken, waardoor kosten, installatiecomplexiteit en mogelijke storingpunten worden toegevoegd.5 integreert trillingsdemping en statische dissipatie in één compacte eenheid, waardoor het aantal BOM's wordt verminderd en de assemblage voor OEM-apparatuurbouwers wordt vereenvoudigd.een snellere en meer vergevingsgezinde installatie op de productielijn mogelijk maken.

Informatie over bestellingen

OEM-aanpassingsmogelijkheden zijn onder meer: alternatieve studdraad (M8, M12, UNC/UNF), roestvrijstalen hardware (klasse 304 of 316),op siliconen gebaseerde verbinding voor een uitgebreid temperatuurbereik, en aangepaste durometer afstemming.Vraag om een monstervoor interne evaluatie  wij leveren evaluatie-kits binnen 3 werkdagen.
