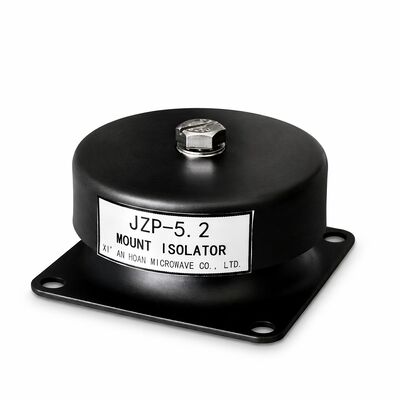

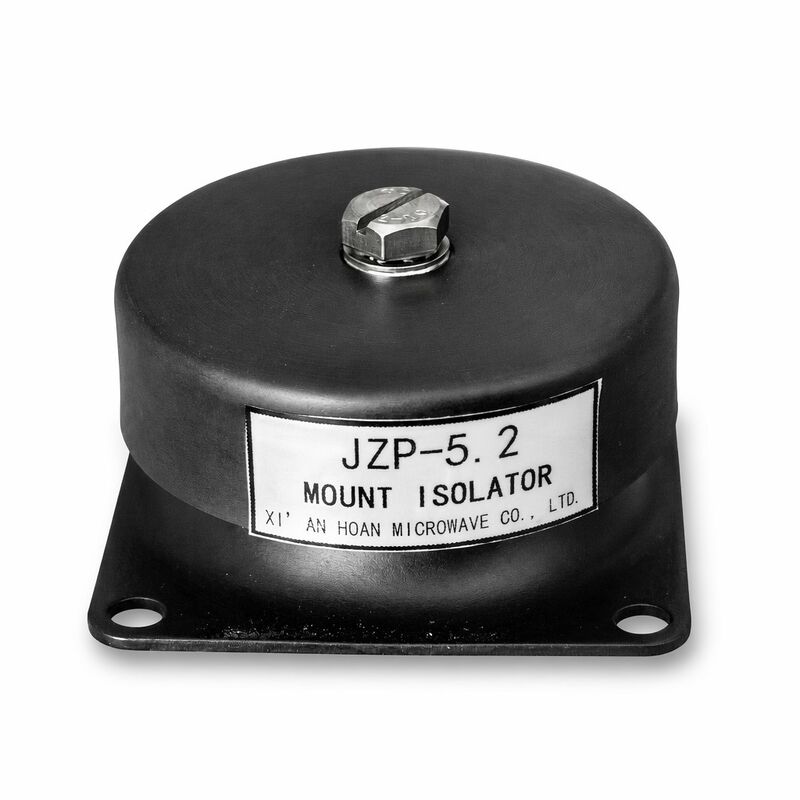

JZP-5.2 Corrosiebestendig Afgeschuinde Stud Rubber Trillingsisolator Mount Schokdemper Mount voor Precisie Draadsnijden

Wanneer het rubber de bout overleeft — de over het hoofd geziene faalmodus

Vraag elke onderhoudsingenieur die een vloot dakaan-HVAC-units of kustpompstations beheert: het rubberen element in eenTrillingsdempergaat bijna nooit als eerste kapot. Wat als eerste kapot gaat, is de bout. Het roest. De moer zit vast. De schroefdraad klemt tijdens het verwijderen. En wat een 20 minuten durende apparatuuromwisseling had moeten zijn, wordt een 3 uur durende klus met een haakse slijper, kruipolie, een brander en — in de ergste gevallen — het uitboren van de gebroken bout en het opnieuw tappen van het montagegat. De JZP-5.2Montagedemperis ontworpen om ervoor te zorgen dat het snelst degraderende onderdeel — de metalen hardware — net zo lang meegaat als het rubber dat het ondersteunt.

Zn-Ni legering galvaniseren — Het 5x corrosievoordeel ten opzichte van standaard zink

Standaard zink galvaniseren (ASTM B633, Type II of III, Fe/Zn 5-8 μm) is al tientallen jaren de standaard bevestigingscoating voor industriële rubberen dempers. Het werkt binnenshuis goed genoeg. Buitenshuis of in corrosieve atmosferen is het aantoonbaar ontoereikend. De JZP-5.2Rubberen trillingsdempervervangt commodity zink door een alkalisch zink-nikkel (Zn-Ni) legering galvaniseersysteem met 12-15% nikkel per gewicht in de afzetting, met een driewaardige chroom passivering toplaag en een dunne integrale smeerlaag. Het prestatieverschil is niet incrementeel — het is categorisch:

Voor de eindgebruiker is de praktische betekenis duidelijk: op een dakaan-condensatie-unit 500 meter van de oceaan in een subtropisch klimaat vertonen standaard verzinkte bouten binnen 8-12 maanden zichtbare rode roest. JZP-5.2 Zn-Ni bouten blijven 4+ jaar corrosievrij onder identieke omstandigheden — wat overeenkomt met of de verwachte levensduur van het rubberen element zelf overtreft.

Afgeschuinde bout-invoergeometrie — Waarom 30 graden belangrijk is

Schroefdraadbevestigingen zijn zelfcentrerend alleen als ze recht beginnen. Een vierkant afgesneden boutuiteinde biedt geen enkele geleiding — de eerste binnendraad van de moer komt in contact met de eerste buitendraad van de bout op één punt, en als de hoekuitlijning meer dan ongeveer 1,5 graden afwijkt voor een M10 grove draad, zal de moer kruisdraad maken in plaats van zichzelf te corrigeren. In veldomstandigheden — boven je hoofd werken, rond een compressorbehuizing reiken, handschoenen dragen, bij slecht licht — is een vierkant afgesneden bout een kruisdraadincident dat op de loer ligt.

De JZP-5.2Trillingsdemperboutpunt is precisiegeslepen met een afschuining van 30° ±2° (60° ±4° inclusieve hoek) die 2,5 mm vanaf het boutpunt reikt. Dit creëert een conisch invoeroppervlak dat twee functies tegelijkertijd vervult: het vermindert het initiële contactoppervlak van de schroefdraad (waardoor het benodigde koppel voor de eerste ingrijping wordt verlaagd) en het biedt een fysieke centreerhelling die de moeras als geleidt naar de boutas. In gecontroleerde installatieproeven waarbij vierkant afgesneden versus 30° afgeschuinde M10 bouten werden vergeleken, verminderde het afgeschuinde ontwerp kruisdraadincidenten van ongeveer 8% tot minder dan 0,5% over 500 blinde installaties door technici die niet op de hoogte waren van de test.

Details schroefdraadspecificatie:

45# koolstofstaal — Waarom niet meteen roestvrij staal?

Een veelgestelde vraag: als corrosie het probleem is, waarom de bouten dan niet van 304 of 316 roestvrij staal maken? Het antwoord omvat drie technische afwegingen. Ten eerste heeft roestvrij staal een lagere vloeigrens dan warmtebehandeld middel koolstofstaal (45# staal bereikt 355 MPa vloeigrens na normalisatie; 304 roestvrij staal is typisch 205 MPa). Voor een M10 bout die buigmomenten kan ondervinden door verkeerde uitlijning van apparatuur, biedt de hogere vloeigrens een zinvolle veiligheidsmarge. Ten tweede creëren roestvrijstalen bouten een galvanisch koppel met het koolstofstalen apparatuurframe waaraan ze zijn vastgeschroefd — het frame corrodeert op offerende wijze, wat vaak erger is dan het corroderen van de bout (een bout is vervangbaar; een gecorrodeerd frame niet). Ten derde, en het belangrijkst, is het vulkanisatiebindingsproces tussen rubber en roestvrij staal aanzienlijk moeilijker dan het binden aan koolstofstaal vanwege de chroomoxide passivatielaag op roestvrij staal — de bindingssterktes zijn typisch 30-40% lager, wat een nieuwe faalmodus introduceert aan de rubber-metaal interface.

De JZP-5.2Schokdemperlost het corrosieprobleem op op coatingniveau (Zn-Ni) in plaats van op substraatniveau (roestvrij staal), waardoor de mechanische en bindingsvoordelen van 45# koolstofstaal behouden blijven en tegelijkertijd een corrosiebestendigheid wordt geleverd die vergelijkbaar is met 304 roestvrij staal bij blootstelling aan de atmosfeer.

JZP-5.2 Volledige mechanische gegevens

Corrosie-kritische toepassingsprofielen

• Offshore Platform Woonruimte HVAC: Zout beladen mariene atmosfeer, 24/7. Standaard dempers vereisen boutvervanging bij elke 12-maandelijkse preventieve onderhoudscyclus. JZP-5.2 dempers hebben een boutintegriteit van 3+ jaar aangetoond in Noordzee platformproeven, waardoor de HVAC-uitvaltijd met naar schatting 60% is verminderd.
• Chemische fabriek afzuigventilatoren: Dampen van zoutzuur en zwavelzuur met lage concentratie in de atmosfeer tasten zink galvaniseren binnen enkele weken aan. Het nikkelgehalte van de Zn-Ni legering biedt een galvanische barrière die puur zink niet kan bieden. Dempervervangingscycli werden verlengd van 6 maanden tot 24+ maanden in een casestudy van een chloor-alkali fabriek in Louisiana.
• Afvalwater hefstation pompen: H2S-gas boven natte putten combineert met 95%+ relatieve vochtigheid om een ​​ernstig corrosief microklimaat te creëren. DeRubberen trillingsdemperbout hardware is vaak het eerste onderdeel dat faalt — vóór de mechanische afdichting van de pomp, de waaier en zelfs de gietijzeren voluut. JZP-5.2 Zn-Ni galvaniseren wordt gespecificeerd wanneer pomp-OEM's garantie weigeren voor corrosiegerelateerde demperfouten.
• Voedingsmiddelen- en drankenindustrie CIP (Clean-in-Place) skid's: Dagelijkse heetwater- en caustic/zuur reinigingscycli op 80-85 C creëren een natte, chemisch agressieve omgeving rond pomp- en motorsteunen. De driewaardige chroom passiveringlaag op JZP-5.2 bouten is bestand tegen de alkalische detergenten die conventionele zink chroomate conversielagen strippen.

Veldservice V&A

V: Hoe kan ik de dikte van de Zn-Ni galvanisering op ontvangen onderdelen verifiëren?
A: Gebruik een gekalibreerde röntgenfluorescentie (XRF) meter volgens ASTM B568. De meting moet worden uitgevoerd op het gladde, niet-schroefdraad deel van de bout. Acceptabel bereik is 8-12 μm. Waarden onder 8 μm duiden op een afwijking in het galvaniseerproces; waarden boven 12 μm kunnen de schroefdraadpassing beïnvloeden. Een draagbaar XRF-rapport wordt meegeleverd bij bestellingen van meer dan 500 eenheden.

V: Wat als ik de boutlengte in het veld moet inkorten of aanpassen?
A: Het inkorten van de bout verwijdert de Zn-Ni galvanisering van het snijvlak en legt blank 45# staal bloot. Dit oppervlak zal binnen enkele dagen in buitenshuis omstandigheden rode roest ontwikkelen. Als veldaanpassing onvermijdelijk is, breng dan een zinkrijk koud galvaniseermiddel (minimaal 93% zink in droge film volgens ASTM A780) aan op het snijvlak binnen 1 uur na het snijden. Merk op dat het aanpassen van de bout de corrosiegarantie ongeldig maakt.

V: Is er een koppelverschil tussen de eerste installatie en een herinstallatie?
A: Ja. De integrale smeerlaag toplaag is het meest effectief bij de eerste installatie. Voor herinstallatie (dezelfde moer, dezelfde bout, eerder aangetrokken) verlaagt u het koppel tot 27-32 N·m om rekening te houden met de verminderde wrijvingscoëfficiënt van gepolijste schroefdraden. Bij gebruik van een nieuwe moer op een eerder geïnstalleerde bout, keert u terug naar de standaard specificatie van 30-35 N·m.

V: Hoe moeten JZP-5.2 dempers worden georiënteerd — bout omhoog, bout omlaag of horizontaal?
A: De JZP-5.2Schokdemperis ontworpen voor axiale (compressie) belasting met het rubberen element tussen de ondersteunde apparatuur en de fundering. Voorkeursoriëntatie is met het gewicht van de apparatuur die de demper axiaal comprimeert. Horizontale (schuif) oriëntatie is acceptabel bij belastingen tot 40% van de axiale rating (maximaal 32 kg per demper). Niet installeren in trek — de rubber-metaal verbinding is niet geschikt voor trekbelastingen. Indien een trektoepassing onvermijdelijk is, neem dan contact op met de engineering voor een behuizing van het type 'capture'.
