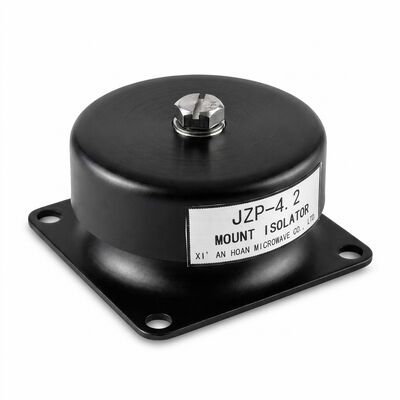

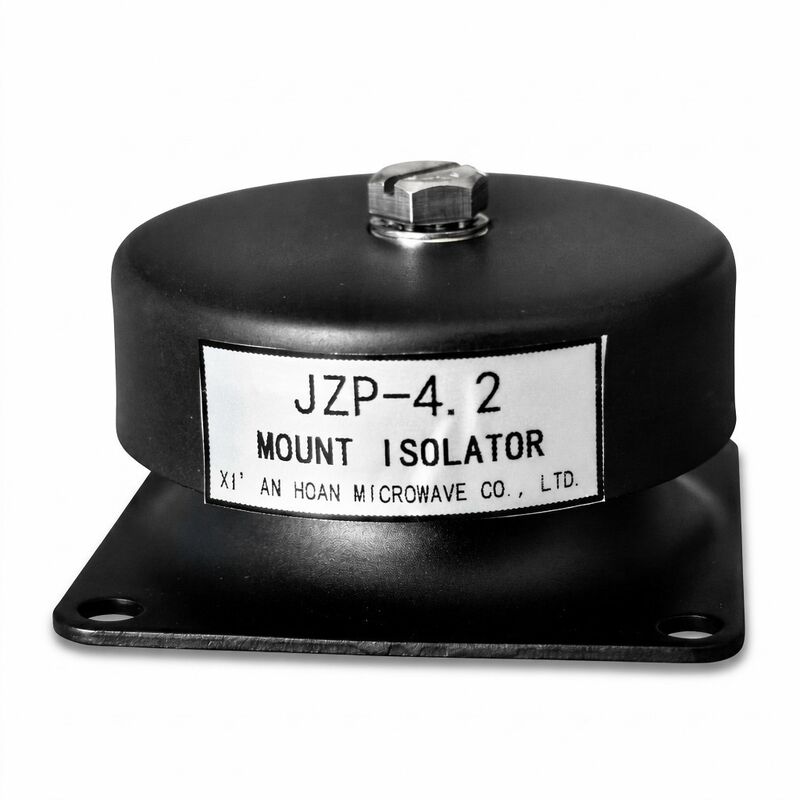

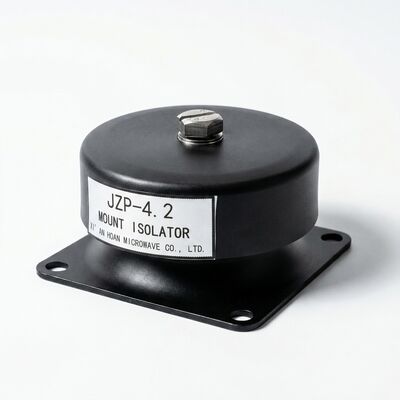

JZP-4.2 High Shear Recovery Rubber Trillingsisolator Mount Schokdemper Mount voor machineresonantie-onderdrukking

Waarom Shear Recovery de Langdurige Isolatieprestaties Bepaalt

Wanneer een Trillingsdemper wordt blootgesteld aan laterale krachten — door aanloopkoppel van apparatuur, ongebalanceerde roterende massa's, of externe duwen tijdens onderhoud — ondergaat het rubberen element schuifvervorming. Slecht gemaakte dempers ontwikkelen permanente deformatie na herhaalde schuifcycli, waardoor de geïsoleerde apparatuur uit zijn oorspronkelijke uitlijning verschuift. De JZP-4.2 Rubberen Trillingsdemper is ontworpen met een hoog-herstellende elastomeergeometrie: na 100.000 schuifcycli bij 80% van de maximale nominale doorbuiging, meet de restdeformatie minder dan 0,3 mm — ruim binnen de drempel van 0,5 mm die de meeste nauwkeurig uitgelijnde pomp- en compressorunits kunnen tolereren zonder opvulling.

Laterale Stabiliteit — Apparatuur Waar het Hoort

Lichte machines zijn bijzonder gevoelig voor laterale verplaatsing omdat de opgehangen massa laag is ten opzichte van de excitatiekrachten. Een pomppakket van 35 kg dat onder belasting start, kan transiënte laterale krachten genereren die de 200 N overschrijden op de montagepunten. De JZP-4.2 Montagedemper pakt dit aan met een laterale/axiale stijfheidsverhouding van 0,8:1 — wat betekent dat de laterale beweging slechts iets zachter is dan de verticale compressie, in tegenstelling tot veel cilindrische dempers waarbij de laterale stijfheid 3-5 keer lager kan zijn dan de axiale. Het resultaat: apparatuur blijft gecentreerd op zijn basisplaat zonder dat er externe dempers of geleiders nodig zijn.

Onderdrukking van Resonantie — Het Probleem van Lichte Machines Oplossen

Lichte machines vormen een unieke trillingsuitdaging: de massa van de apparatuur is zo laag dat de gemonteerde natuurlijke frequentie vaak tussen 8 en 18 Hz ligt — direct overlappend met veelvoorkomende motorsnelheden (1.500 en 3.000 RPM komen overeen met 25 Hz en 50 Hz excitatie). Een conventionele Schokdemper met lage demping (< 0,05 verliesfactor) zal trillingen bij resonantie versterken in plaats van onderdrukken, wat de overgedragen kracht potentieel verdrievoudigt of verviervoudigt.

De JZP-4.2 maakt gebruik van een frequentieafhankelijk dempingsmechanisme dat inherent is aan zijn gevulde elastomeerformulering. Bij lage frequenties (< 15 Hz, inclusief de systeemresonantieband) stijgt de dempingsfactor (tan δ) tot 0,18–0,22, wat zorgt voor effectieve resonantieonderdrukking. Bij bedrijfrequentie boven 25 Hz — waar de meeste roterende machines draaien — daalt tan δ tot 0,08–0,12, wat efficiënte isolatie biedt (doorgaans 85–92% trillingsreductie bij 50 Hz).

Installatiegeometrie & Dimensionale Gegevens

Toepassingsspecifieke Montageconfiguraties

• Eencilinder Luchtcompressoren (0,75–3 kW): Vierpuntsmontage onder het tankzadel. De JZP-4.2 onderdrukt de 8–12 Hz schommelmodus die eencilinder zuigermachines opwekken tijdens de compressieslag. Laterale stijfheid voorkomt dat de tank over de vloer loopt op glad beton.
• Centrifugaalpomp Skid (0,5–5 PK): Drie of vier dempers tussen de pomp-motor basisplaat en het skidframe. De hoge shear recovery voorkomt progressieve misuitlijning tussen pomp- en motorassen — een veelvoorkomende oorzaak van voortijdige mechanische afdichtingsfouten.
• Laboratorium Centrifuge Benchtop Units: De Rubberen Trillingsdemper egaliseert de 15–30 Hz onbalanstrillingen zonder extra massa toe te voegen die de opstarttijden van het deksel zou vertragen. Laterale stabiliteit is cruciaal tijdens de transiënte opstartfase wanneer de rotor zijn kritische snelheid passeert.
• Kleine HVAC Condensatie-units (1–3 TR): De Schokdemper isoleert compressor- en ventilator trillingen van dak- of wandbeugels. De 0,8:1 laterale/axiale verhouding kan wind-geïnduceerde zijdelingse belastingen aan zonder overmatige beweging.

Vragen ter Verificatie van Prestaties

V: Hoe wordt shear recovery gemeten op de productielijn?
A: Elke batch ondergaat een 24-uurs versnelde kruiptest: 80% van de maximale nominale belasting wordt 12 uur lang in de laterale richting aangelegd bij 70°C, daarna wordt deze losgelaten. De restdeformatie wordt gemeten met een meetklok 2 uur na loslaten. Eenheden die meer dan 0,35 mm restdeformatie vertonen, worden afgekeurd.

V: Heeft temperatuur invloed op de laterale/axiale stijfheidsverhouding?
A: Gematigd. Bij -25°C verschuift de verhouding naar ongeveer 0,75:1 (iets zachter lateraal) door een verhoogde rubber modulus. Bij +100°C wordt deze zachter tot ongeveer 0,85:1. De verhouding blijft binnen het bruikbare bereik over de gehele nominale temperatuur band. Geen herwaardering is vereist binnen de gespecificeerde limieten.

V: Wat is de verwachte levensduur bij continue 24/7 bedrijf?
A: In een gecontroleerde binnenomgeving (15–35°C, droog, geen chemische blootstelling) is de JZP-4.2 beoordeeld voor 5–7 jaar continu bedrijf voordat 1,0 mm cumulatieve kruip wordt bereikt. In buiten- of semi-afgesloten installaties, verwacht 3–5 jaar. Vervanging wordt aanbevolen wanneer het totale hoogteverlies 2,0 mm overschrijdt (ongeveer 7% van de vrije hoogte).
